Зачем нужна естественная вентиляция с использованием приточных клапанов
После замены старых деревянных окон на современные окна в квартирах и домах часто появляется одна и та же картина. Ощущение духоты, дискомфорта, утомляемости, образуется вредный для организма грибок и плесень, а также наблюдается высокая влажность: образуется на стеклопакетах или откосах. Первая мысль у большинства людей – виноваты установщики или окна оказались бракованными. На самом деле причина почти всегда другая. Герметичные конструкции перекрыли естественный приток воздуха, который раньше поступал через щели на старых оконных конструкциях. Отсутствие естественного притока воздуха приводит к тому, что вытяжка на кухне и в санузле просто перестает работать. Конечно мы можем открыть окна на проветривание, но таким образом мы теряем все преимущество герметичных оконных проемов: сквозняки, посторонний шум с улицы, попадание пыльцы или пыли.
Решить проблему воздухообмена без постоянных сквозняков, уличного шума и открытых створок помогают приточные вентиляционные клапаны.
Что такое естественная вентиляция с приточным клапаном
Приточный клапан – компактное устройство, которое ставят в оконный профиль или в наружную стену. Он подает наружный воздух в верхнюю зону комнаты.
Работа системы естественной вентиляции основана на разнице температур и давления. Более холодный и плотный наружный воздух поступает в жилые помещения через специальные приточные устройства, где нагревается и смешивается с внутренними воздушными массами. Далее воздух перетекает в зоны где расположены вытяжные системы (кухню, санузел, ванную комнату) через технологические зазоры под межкомнатными дверями или переточные решетки. Завершающим этапом является удаление отработанного воздуха наружу через вытяжные вентиляционные каналы за счет естественной тяги.
Эффективность работы приточного устройства (клапана) основана на 3 принципах:
1) Приточный клапан работает эффективно при гарантированной постоянной тяге в вытяжных каналах.
2) Эффективность клапана максимальна в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.
3) В помещениях, не оснащённых вытяжной вентиляцией (залы, спальни), двери должны иметь зазоры, через которые будет удаляться воздух.
Это базовый баланс: сколько ушло – столько должно зайти.
Понимание этой схемы сразу меняет отношение к «сырости» и «плохо работающей вытяжке». Чаще всего проблема заключается не в самих окнах, а в нарушенном балансе притока и вытяжки.
Чем опасен недостаток приточного воздуха
Без организованного притока воздуха в помещении запускается цепочка неприятных последствий:
· Рост влажности и конденсат. Семья из трех человек в обычной жизни выделяет несколько литров влаги в сутки – за счет дыхания, приготовления пищи, стирки и гигиенических процедур. Если свежий воздух почти не поступает, влага накапливается. При достижении точки росы она оседает на самых холодных поверхностях: стеклопакетах, штапиках и откосах.
· Плесень и грибок. Постоянно влажные откосы и углы – идеальная среда для микроскопических грибков. Споры быстро разносятся по квартире, попадают в дыхательные пути и могут провоцировать аллергию, хронический насморк и проблемы с бронхами.
· Повышенный уровень углекислого газа. В непроветриваемой спальне за ночь концентрация CO₂ нередко поднимается выше 1500–2000 ppm. По ГОСТ 30494-2011 допустимое содержание углекислого газа (сверх наружного фона) для комфортного качества воздуха находится в пределах 400–1000 ppm. Результат – тяжелый сон, утренняя головная боль и снижение работоспособности.
· Жалобы жильцов. Для застройщиков, управляющих компаний и руководителей оконных фирм отсутствие естественной вентиляции в проекте часто оборачивается волной обращений. Люди пишут о «сырости», «промерзании окон» и «неработающей вытяжке», хотя корень проблемы – нарушенный баланс.
Вентиляция – это не вопрос комфорта, который можно решить потом. Это базовое условие для здоровья людей и сохранности отделки.
Где приточные клапаны работают хорошо, а где – нет
Клапаны естественной вентиляции подходят для разных объектов, но у технологии есть четкие границы.
Где решение эффективно:
• многоквартирные дома с рабочими вертикальными вытяжными каналами на кухне и в санузлах;
• частные дома и дачи с естественной или смешанной вытяжкой;
• офисы и кабинеты в зданиях с классическими вентиляционными шахтами;
• учебные и дошкольные учреждения, где нужен постоянный воздухообмен без риска продувания.
Когда лучше выбрать другое решение:
• помещения без вытяжных каналов (подвалы, цокольные этажи, изолированные кладовые) – здесь без принудительной приточно-вытяжной системы не обойтись;
• дома с забитой или неисправной вытяжной шахтой – сначала нужно восстановить тягу;
• помещения с очень высокой влажностью (бассейны, прачечные) – естественного притока недостаточно, требуется специализированная система осушения и механической вентиляции.
Правильная оценка условий на объекте экономит и деньги, и нервы.
Основные виды приточных клапанов
По способу монтажа и конструкции устройства делятся на четыре группы:

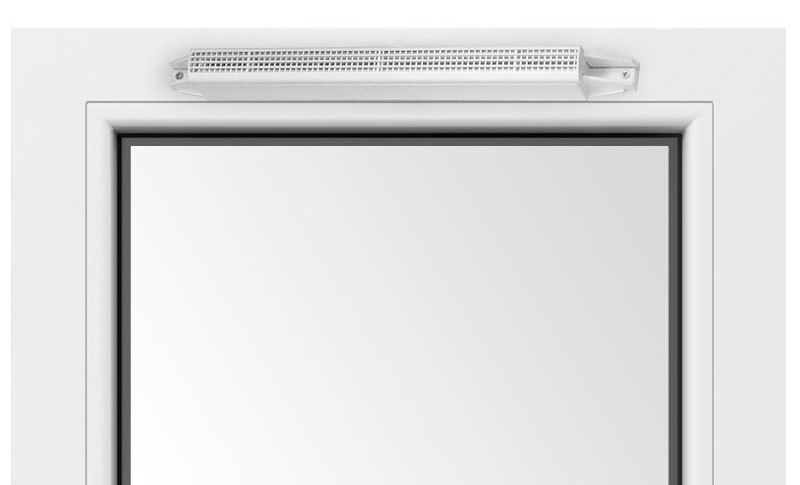

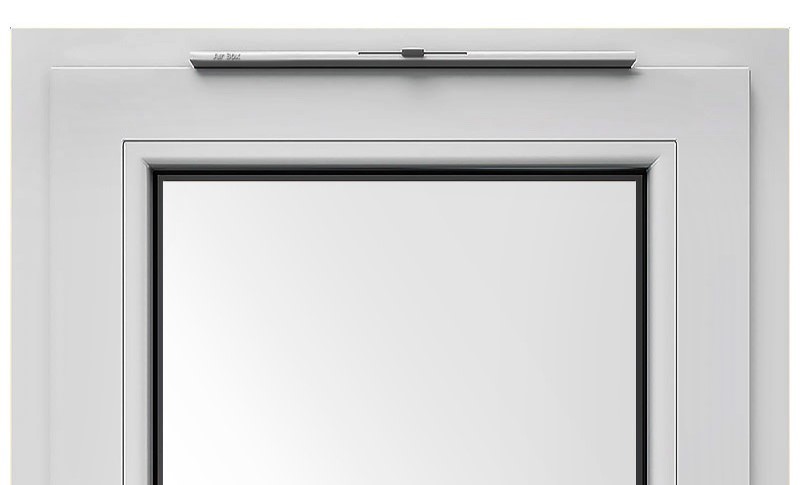

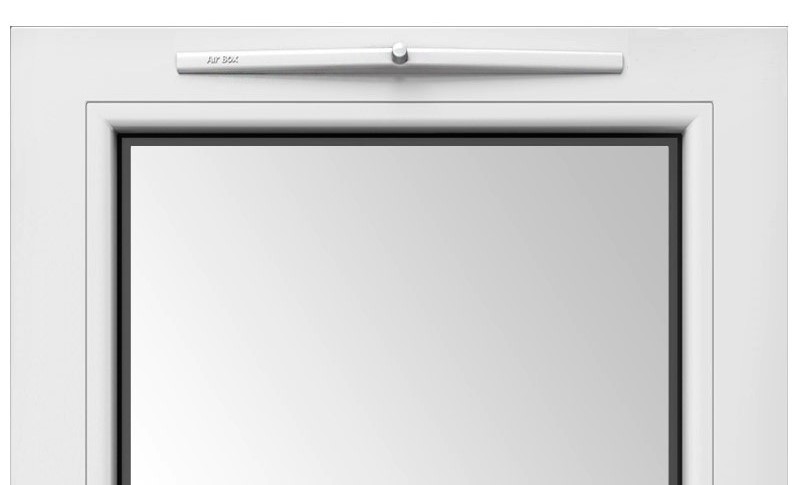

· Оконные накладные или фальцевые клапаны для ПВХ. Устанавливаются в зависимости от приточного клапана: на наплав створки или в фальц рамы без фрезеровки профиля. Воздух проходит через зазор, который образуется после замены штатного уплотнителя на специальный из комплекта. Монтаж занимает 10–15 минут, профиль остается целым, устройство почти незаметно. Производительность – ориентировочно 5–31 м³/ч при перепаде давления 10 Па. В некоторых модификациях возможна установка фильтра.
· Оконные врезные клапаны. Монтируются на верхнюю часть створки и требуют аккуратной фрезеровки паза в профиле рамы или створки. Производительность – ориентировочно 15–35 м³/ч и выше.

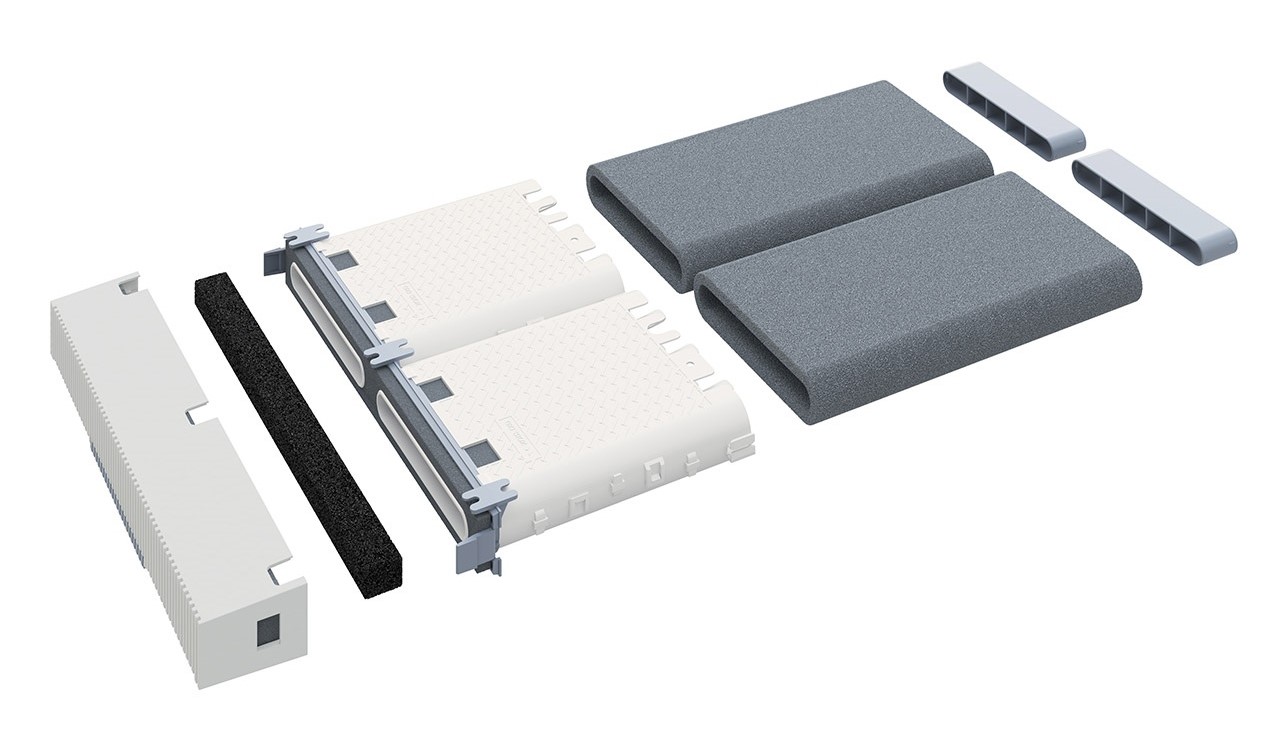

· Стеновые или подоконные приточные клапаны (проветриватели). Устанавливаются в сквозной канал, просверленный в наружной стене или под подоконник. Состоят из наружной решетки, утепленной трубы с шумоизоляцией и внутреннего блока с регулировкой. Производительность – ориентировочно 13–32 м³/ч, имеют собственную хорошую звукоизоляцию (не относятся к оконному блоку, тем самым не снижают звукоизоляцию оконного блока) и возможность установки фильтров. Для монтажа нужно алмазное бурение или подготовка места установки подоконного клапана (штраба или специальная укладка кирпича).
· Встраиваемые оконные проветриватели (клапаны). Устанавливаются над рамой, в стеклопакет или между ригелями (в алюминиевых конструкциях). Изготавливаются согласно ТЗ или проекту (длина, цвет, шумоизоляция и производительность). Производительность ориентировочно 15 – 90 м³/ч, шумоизоляция ориентировочно – 28-47 дБА (большая производительность, меньше шумоизоляция и наоборот).
Подробный выбор устройств можно посмотреть в каталоге приточных клапанов и проветривателей.
Как выбрать приточный клапан
Ориентируйтесь на несколько практических критериев:
· Объем воздуха. По СП 60.13330.2020 минимальный расход наружного воздуха на одного постоянно находящегося в помещении человека составляет 30 м³/ч (для жилых помещений при общей площади квартиры более 20 м² на человека). Для спальни, где спят двое, суммарная производительность устройств должна быть не ниже 50–60 м³/ч при перепаде 10 Па.
· Способ регулировки. Ручная – заслонка двигается рычажком, шнурком или стержнем (выбор управления ограничивается выбором клапана)
· Шумоизоляция. Если окна выходят на оживленную улицу, железную дорогу или шоссе, выбирайте модели с более высоким дБА. Они заметно снижают проникновение уличного шума.
· Чистота воздуха. Если окна выходят на шоссе, леса или производственные здания, выбирайте модели с наличием фильтра. Фильтр очищает воздух от пыли, пыльцы и загрязненного воздуха.
· Работа зимой. Конструкция должна направлять холодный воздух вверх под потолок или на радиатор, а не прямо в зону пребывания людей. Так поток успевает смешаться с теплым воздухом от радиатора, и ощущения сквозняка почти нет.
Типичные ошибки
Даже хороший клапан не спасет, если допущены системные просчеты:
· Клапан в комнате при заблокированной вытяжке. Если кухонная вытяжка над плитой полностью перекрывает отверстие шахты и стоит с обратным клапаном, естественная тяга исчезает. Приточный клапан в спальне перестает работать. Решение – комбинированная решетка: отверстие под воздуховод вытяжки плюс отдельная решетка с обратным клапаном для естественной вентиляции.
· Нет перетока между комнатами. Плотно прилегающие к полу двери не дают воздуху пройти от клапана к вытяжной шахте. Нужен зазор снизу не менее 1,5–2 см или переточные решетки в нижней части дверного полотна.
· Полное закрытие клапана в морозы. Некоторые жильцы полностью перекрывают заслонку при наступлении холодов. Влажность в комнате резко растет, а на корпусе закрытого клапана появляется наледь. Лучше оставить минимальное рабочее положение – базовый воздухообмен сохранится, а переохлаждения не будет.
Чек-лист перед установкой
Перед покупкой и монтажом проверьте объект по простому алгоритму:
• Откройте окно в любой комнате на 2–3 см и приложите лист бумаги к вытяжной решетке на кухне и в ванной. Лист должен плотно прилипнуть.
• Закройте все межкомнатные двери и повторите тест. Если лист упал – нет необходимого перетока.
• Измерьте относительную влажность гигрометром. Показатель выше 55–60 % при температуре +20–22°C при закрытых окнах говорит об остром дефиците притока.
• Оцените уровень уличного шума. При высоком фоне отдавайте предпочтение стеновым клапанам с акустическим гасителем или оконным моделям с козырьком.
• Оцените уровень загрязнения наружного воздуха. При высоком фоне загрязнения предпочтение клапанам с наличием фильтра.
Часто задаваемые вопросы
Не будет ли зимой дуть холодом из клапана?
При правильном монтаже холодный поток направляется вверх под потолок или на радиатор. Он успевает смешаться с теплым воздухом, поднимающимся от радиатора. Ощущение сквозняка появляется только при нарушении технологии или перекрытых батареях.
Почему недостаточно режима микропроветривания?
Откидывание створки на несколько миллиметров разгерметизирует окно по всему периметру. В комнату проникает весь уличный шум, появляются сквозняки на уровне пола, помещение быстро остывает. Клапан дозирует приток и подает воздух строго в верхнюю зону или радиатор
Нужен ли клапан, если стоит кондиционер?
Да. Почти все бытовые сплит-системы не подают свежий воздух с улицы – они только охлаждают или нагревают тот, что уже есть в комнате. Без притока уровень CO₂ при работающем кондиционере будет постоянно расти.
Что делать при обратной тяге из вытяжки?
Обратная тяга часто возникает, когда дому не хватает притока: одна шахта начинает перетягивать воздух из другой. Установка приточных клапанов во всех жилых комнатах снимает разряжение и в большинстве случаев устраняет эффект.
Нужно ли обслуживать клапан?
Обслуживание минимальное. Раз в год (обычно после теплого сезона) снимите лицевую крышку или очистите наружный козырек от пыли и пуха пылесосом или влажной салфеткой. При наличии фильтра, достаньте фильтр и промойте под струей теплой воды, высушите и поставьте обратно.
Заключение
Естественная вентиляция с приточными клапанами – простое и рабочее решение для большинства квартир и домов с исправной вытяжкой. Клапаны возвращают окнам их основную задачу: защищать от шума и сохранять тепло, одновременно обеспечивая постоянный приток свежего воздуха.
Это важно и для здоровья людей, и для долговечности внутренней отделки. При правильном выборе и монтаже устройство работает годами без сложного обслуживания.
Подобрать оптимальную модель – оконную или стеновую – можно в каталоге приточных клапанов и проветривателей.
