Электропривод цепной оконный AM56-LT250N-400MM, 230В, серый

Электропривод цепной AM56-LT250N-400MM, 230В, для монтажа на ПВХ и АЛЮ окна.

Основное назначение – это дистанционное управление окнами в системах вентиляции и естественного дымоудаления при подключении различных активаторов и панелей управления. Цепной электропривод применяется для открывания и закрывания вертикальных окон, мансардных окон и небольших люков. Регулировка выхода цепи позволяет настроить расстояние открывания до 400 мм с шагом 4 мм.

Универсальные кронштейны позволяют установить привод на конструкции из алюминия, стали, ПВХ, дерева. Привод может работать как от местного управления (кнопка), так и в комплексе с системой управления Вентиляцией или «Системы противодымной вентиляции».

Основные технические данные и характеристики.

•         питание 220V переменного тока (модель AM56-LT250N);

•         синхронная работа до 8ми приводов без дополнительного оборудования;

•         точная регулировка выхода цепи с шагом 4 мм;

•         пожаростойкий алюминиевый корпус и металлические крепления;

•         двухрядная цепь с антикоррозийным покрытием;

•         встроенные автоматические концевые выключатели;

•         пониженные шумовые характеристики;

•         разгрузка уплотнителя при закрывании створки.

Типы конструкций для автоматизации

Требуемое расстояние на створке/раме для установки привода – не менее 750-770 мм. (зависит от типа монтажа). При ширине створки более 1200 мм рекомендуется установка 2х и более электроприводов.

Цепной привод подходит для различных типов окон и фрамуг:

•         нижнеподвесные открывание внутрь или наружу;

•         верхнеподвесные открывание внутрь или наружу;

•         с боковым подвесом;

•         параллельно отставные;

•         среднеподвесные.

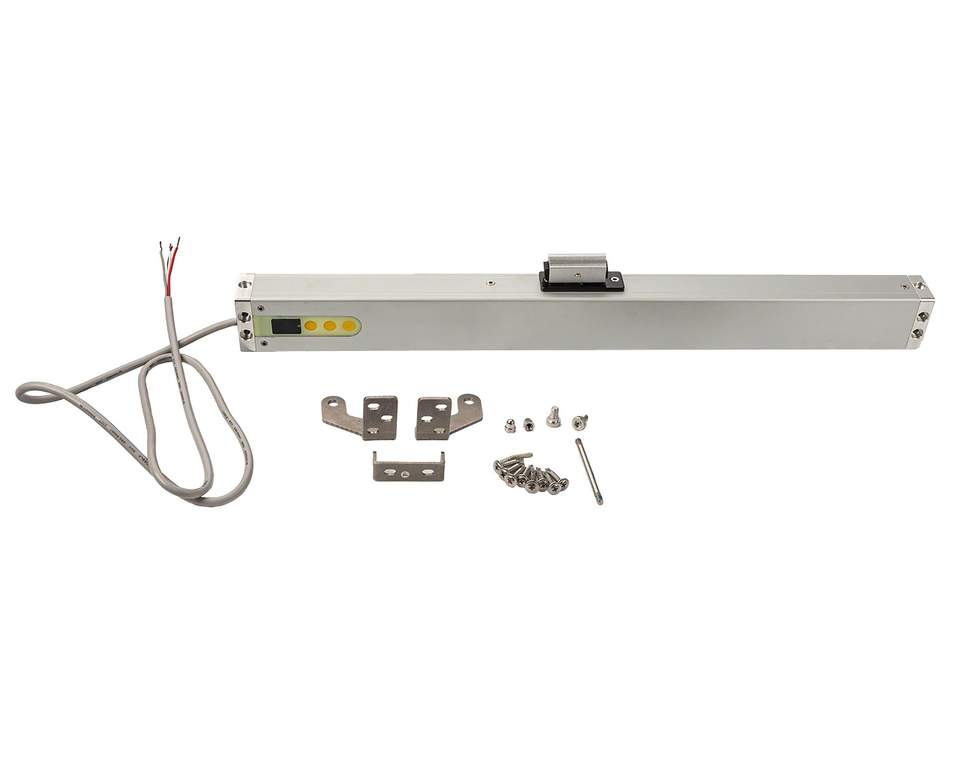

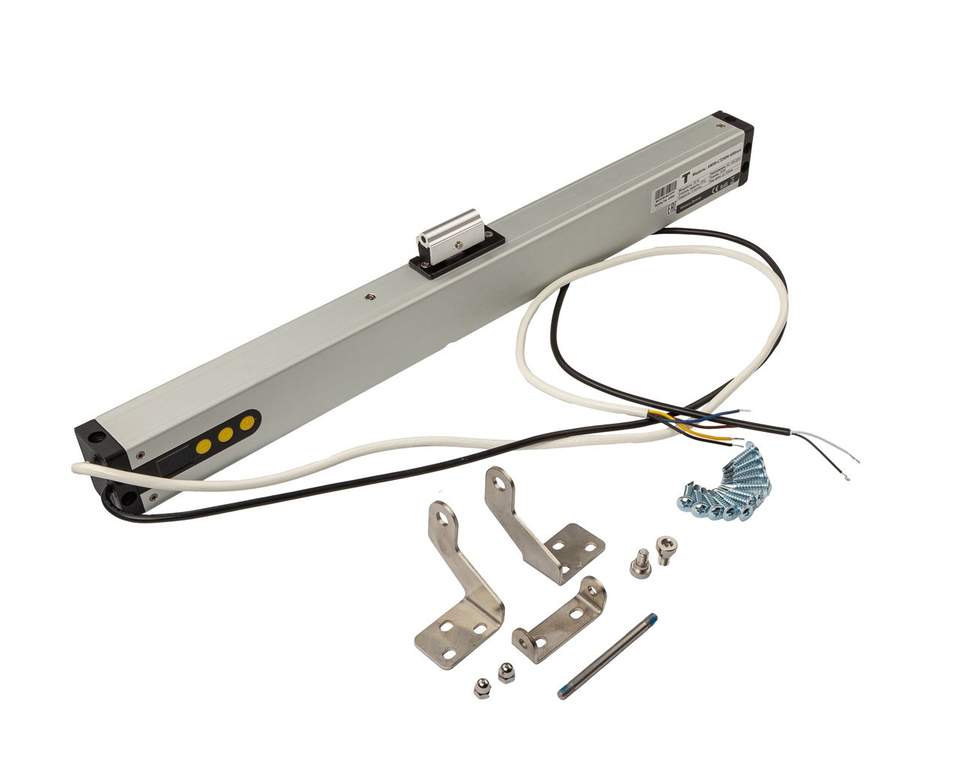

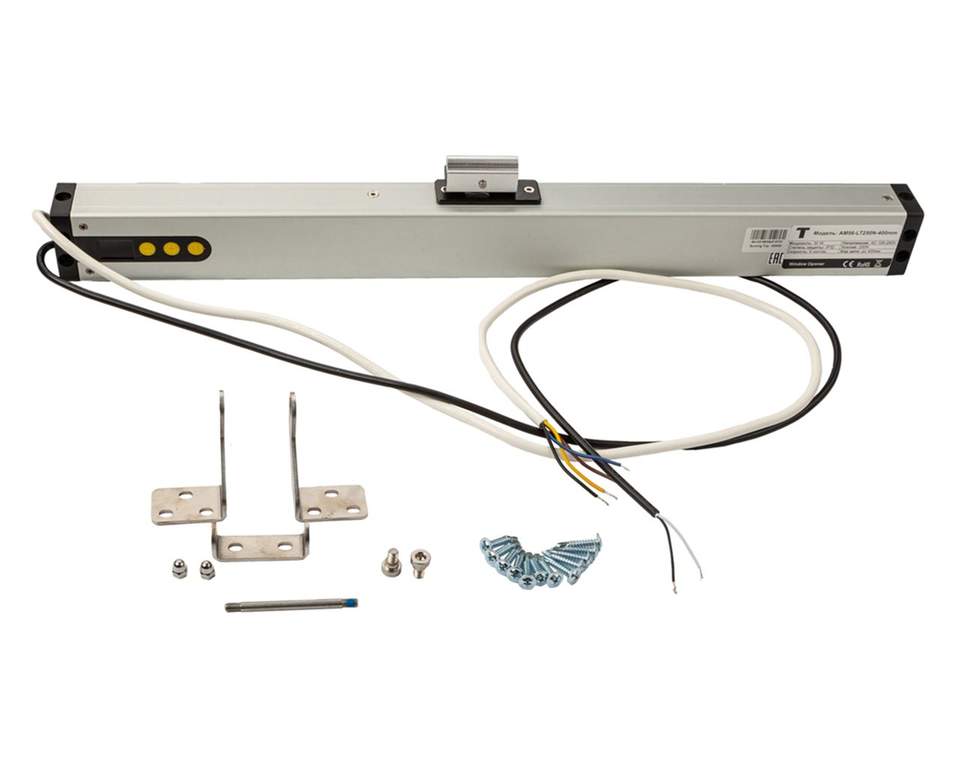

Комплектация:

Цепной электропривод поставляется в индивидуальной картонной упаковке в комплекте с базовым набором консолей и крепления для монтажа створок с открыванием наружу (привод на раме) и створок с открыванием внутрь (привод на створке). Состав комплекта электропривода:

•         Цепной электропривод с кабелем 1 м.;

•         Консоли привода (E) – 2 шт.;

•         Крепление цепи (F) – 1 шт.;

•         штифт крепления цепи – 1 шт.;

•         винт крепления привода – 2 шт.;

•         винты крепления консолей – 8 шт.;

•         инструкция по монтажу и эксплуатации.

Комплект креплений для монтажа на нижнеподвесные окна с открывание внутрь приобретаются отдельно. Артикул MBS2100.01

Варианты монтажа:

Для установки на окна из дерева и ПВХ необходимо соблюдать рекомендации по выбору крепежа:

Более подробную информацию о работе с данным электроприводом вы найдете в инструкции, размещенной на сайте или у менеджеров компании ТБМ!
