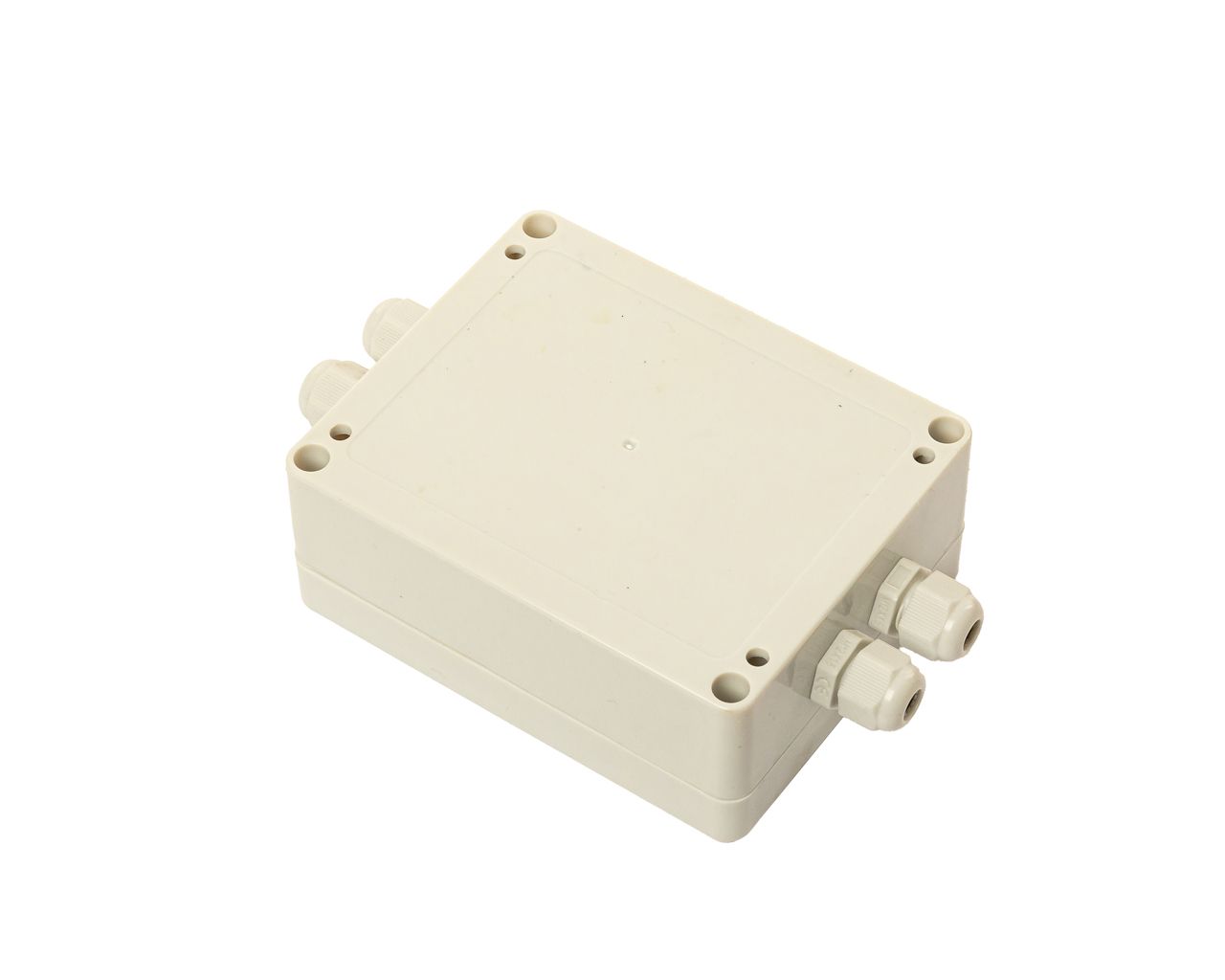

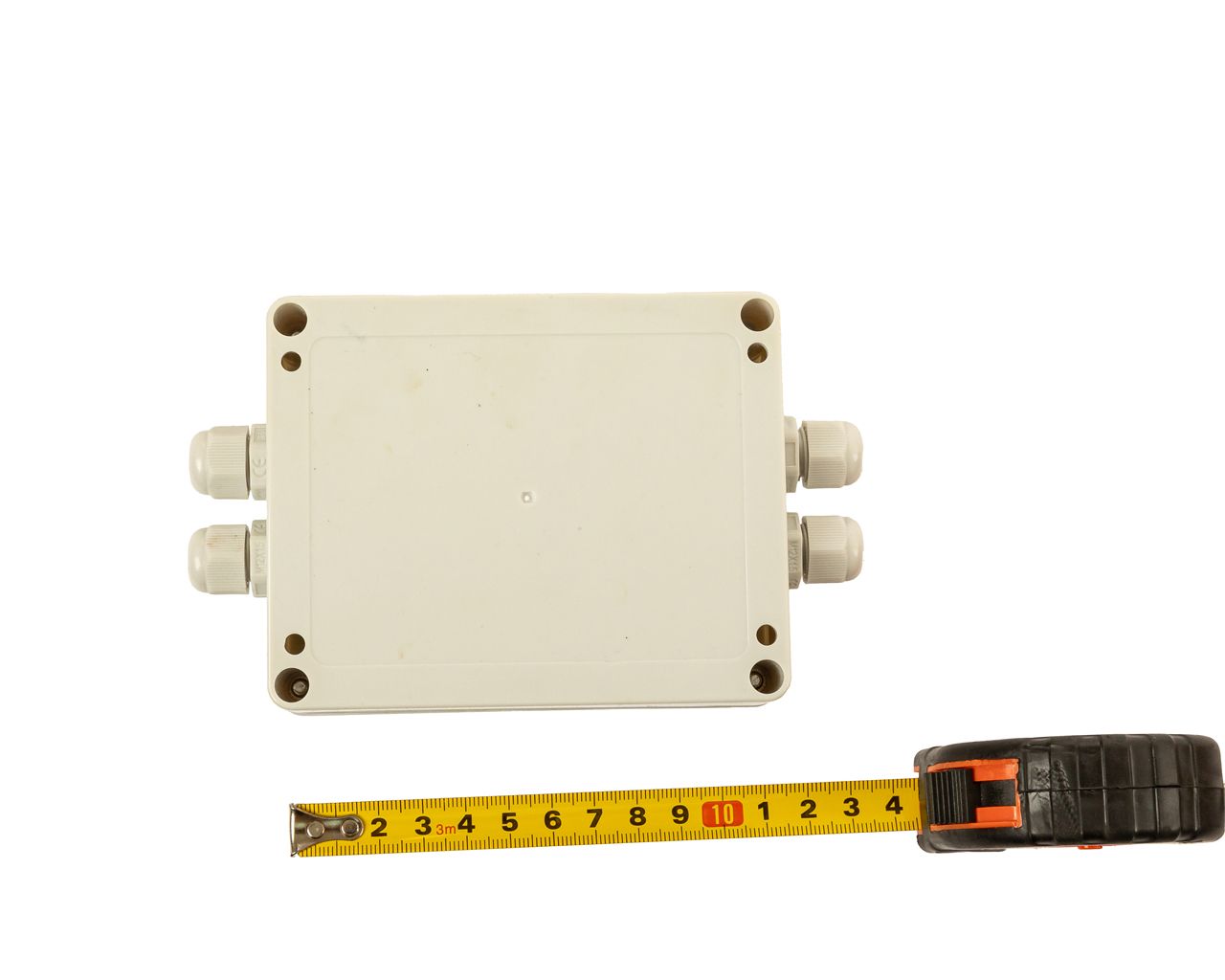

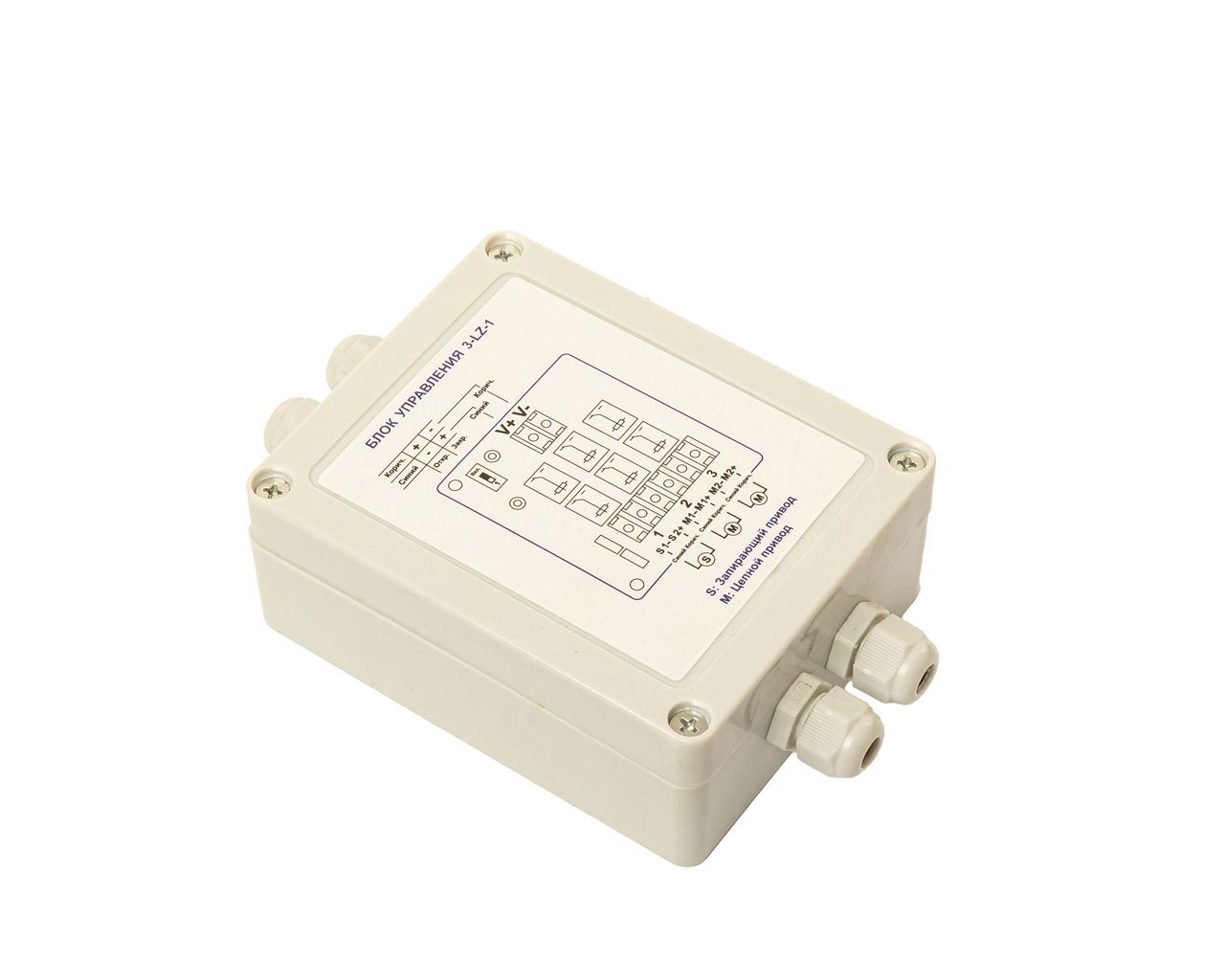

Блок управления 3-LZ-1 для запирающего привода и 2х приводов на 24В

Блок управления 3-LZ-1 — специализированное электронное устройство для координированной работы одного запирающего (ригельного) и двух цепных электроприводов напряжением 24 В постоянного тока. Обеспечивает заданную последовательность открывания и закрывания: при подаче сигнала сначала отпирается ригельный привод, затем срабатывают цепные; при закрытии цепные приводы возвращаются в исходное положение раньше запирающего. Подключается в разрыв цепи питания между блоком питания и приводами, управление осуществляется кнопкой на блоке питания через инверсию полярности.

Основные характеристики

• Артикул: AO9104/3.
• Производитель: Завод АО (Беларусь).
• Напряжение питания: 24 В DC.
• Выходы: 24 В постоянного тока.
• Максимальный ток: 1,5 А на каждый привод.
• Вход: ±24 В — подача напряжения от блока питания (клеммы V+, V−).
• Выход S1: питание запирающего привода.
• Выходы M1, M2: питание цепных приводов.
• Тип управления: инверсия полярности на входе.
• Количество управляемых приводов: 3 (1 запирающий + 2 цепных).
• Цвет: серый
• Вес: 0,28 кг.

Преимущества

• Заданная последовательность срабатывания — корректный цикл «отпирание → открывание» и «закрывание → запирание» исключает заклинивание створки и повреждение привода при работе с запирающим механизмом.
• Разгрузка запирающего привода — цепные приводы закрываются до срабатывания ригеля, что снижает механическую нагрузку на запорный узел и продлевает его ресурс.
• Подключение в разрыв цепи — не требует замены существующего блока питания, дооснащение системы управления сводится к установке модуля между питающим блоком и приводами.
• Совместимость с приводами завода АО на 24 В — работает с цепными, ригельными и линейными приводами серий DL, LZ и другими моделями производства Завода АО.
• Максимальный ток 1,5 А на канал — достаточная нагрузочная способность для типовых цепных и запирающих приводов 24 В.
• Готовая схема соединений — блок поставляется с выполненной коммутацией, монтаж ограничивается подключением входов и выходов по маркировке клемм.

Область применения

• Системы дымоудаления и противопожарной вентиляции — координированное управление створками с запирающим механизмом, где требуется гарантированная последовательность отпирания и открывания.
• Естественная вентиляция общественных и коммерческих зданий — управление фрамугами с ригельным запиранием по сигналам климатических датчиков или расписанию.
• Крупноформатные светопрозрачные конструкции — окна и фонари с несколькими цепными приводами на одной створке и запирающим ригелем, где синхронность и очерёдность критичны.
• Производственные и складские помещения — автоматизация верхних фрамуг с запорными механизмами в системах контроля микроклимата.
• Реконструкция и дооснащение — интеграция в существующие схемы на базе блоков питания завода АО без замены силовой части.

Блок управления 3-LZ-1 совместим с блоками питания серии VBPUR или другими блоками питания/управления и приводами завода АО на 24 В. Подключение должно выполняться специалистами с соблюдением полярности и последовательности коммутации по технической документации производителя.
