Запирающий ригельный привод LZ-28, 24В, для накладного монтажа, ход 18 мм, серый

Общие сведения

Запирающий ригельный привод LZ-28 представляет собой современное автоматическое устройство, предназначенное для управления оконной фурнитурой. Данная модель производится компанией "Завод АО" и отличается высоким качеством исполнения и надежностью. Привод выполнен в элегантном серебристом корпусе, что позволяет ему гармонично вписаться в любой интерьер, при этом, если необходимо, то привод может быть заказан в цвете по каталогу RAL.

Назначение и область применения

Ригельный привод LZ-28 применяется совместно с активными электроприводами для перемещения створок и предназначен для автоматизации процесса управления запирающей фурнитурой при открывании и закрывании оконных конструкций различного типа в сухих помещениях. Он идеально подходит для оконных створок с большим периметром, когда необходимо обеспечить качественный прижим или высокий уровень безопасности.

. Основные сферы применения данного устройства включают:

·         Системы дымоудаления

·         Системы естественной вентиляции помещений

·         Автоматизация окон на фасадах и крышах зданий

Технические характеристики

Запирающий ригельный привод LZ-28 обладает следующими техническими параметрами:

·         Параметр          Значение

·         Напряжение   24 В

·         Класс защиты               IP 32

·         Скорость толкания    10 мм/с

·         Усилие               600 Н

·         Ход кронштейна         18 мм

·         Диапазон рабочих температур          -30°С... +75°С

·         Сила тока         0,8 А

·         Максимальная мощность     24 Вт

·         Вес        1,470 кг

·         Цвет    Серебристый

Особенности конструкции и преимущества

Запирающий ригельный привод LZ-28 отличается рядом конструктивных особенностей, обеспечивающих его эффективную и надежную работу:

·         Компактное исполнение, позволяющее устанавливать привод в ограниченном пространстве

·         Встроенные автоматические концевые выключатели для остановки привода при перегрузке

·         Пониженные шумовые характеристики, что особенно важно при использовании в жилых и офисных помещениях

·         Накладной тип монтажа, упрощающий установку устройства

Устройство и принцип работы

Корпус ригельного привода LZ-28 изготовлен из высококачественного алюминия, что обеспечивает его долговечность и прочность. Внутренние шестерни выполнены из металла и пластика, а силовая часть привода полностью металлическая. Механизм привода имеет заводскую смазку и не требует дополнительного обслуживания в процессе эксплуатации.

Принцип работы запирающего ригельного привода LZ-28 основан на управлении подачей напряжения на соответствующие клеммы (открыто/закрыто).

Важно отметить, что ход кронштейна не требует дополнительной настройки, что упрощает эксплуатацию устройства.

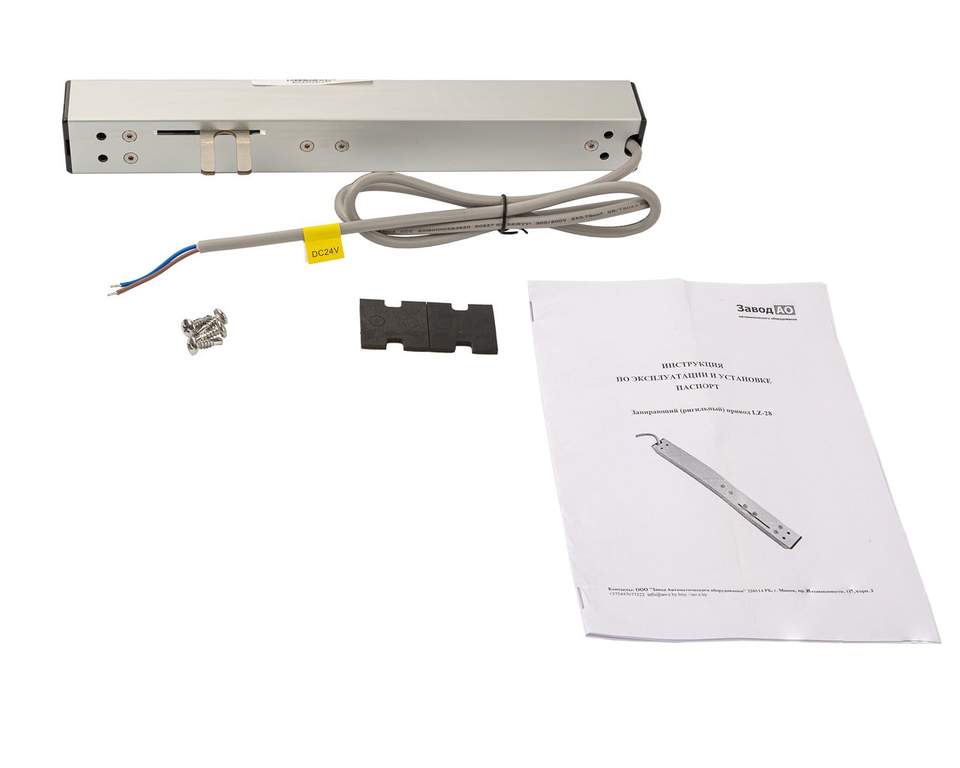

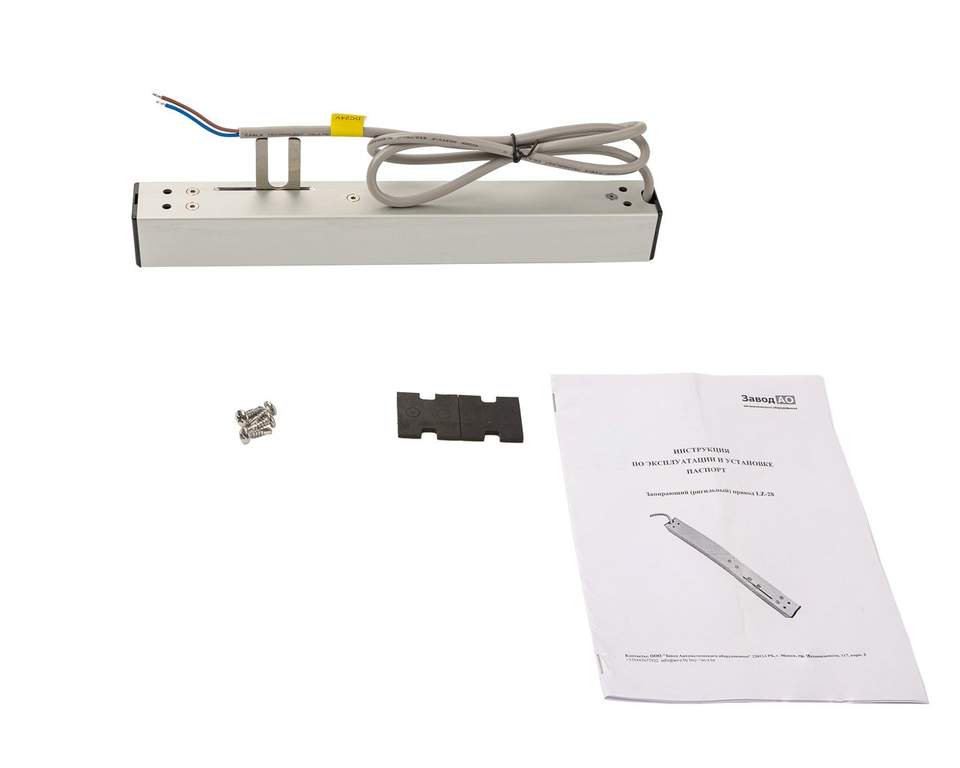

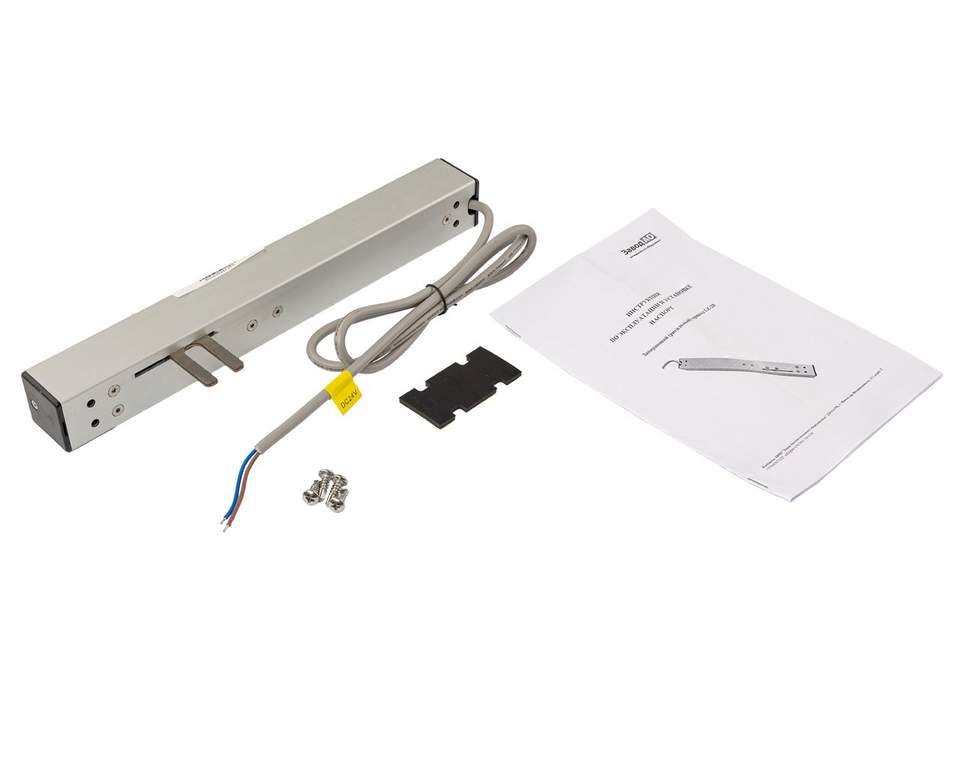

Комплектация

В стандартный комплект поставки запирающего ригельного привода LZ-28 входят:

·         Электропривод - 1 шт.

·         Инструкция по эксплуатации-паспорт - 1 экз.

·         Крепления - 1 комплект (базовый)

Запасные части и инструмент в комплект поставки не входят и приобретаются отдельно при необходимости.

Монтаж и подключение

Монтаж запирающего ригельного привода LZ-28 рекомендуется производить с привлечением квалифицированных специалистов, имеющих опыт работы с подобным оборудованием. Данная модель предназначена для накладного монтажа, что значительно упрощает процесс установки.

Привод может быть установлен на различных типах окон, включая поворотные, нижнеподвесные, верхнеподвесные.

Электрическое подключение привода осуществляется согласно схеме, приведенной в инструкции по эксплуатации. Управление приводом происходит при подаче напряжения 24В на соответствующие клеммы.
