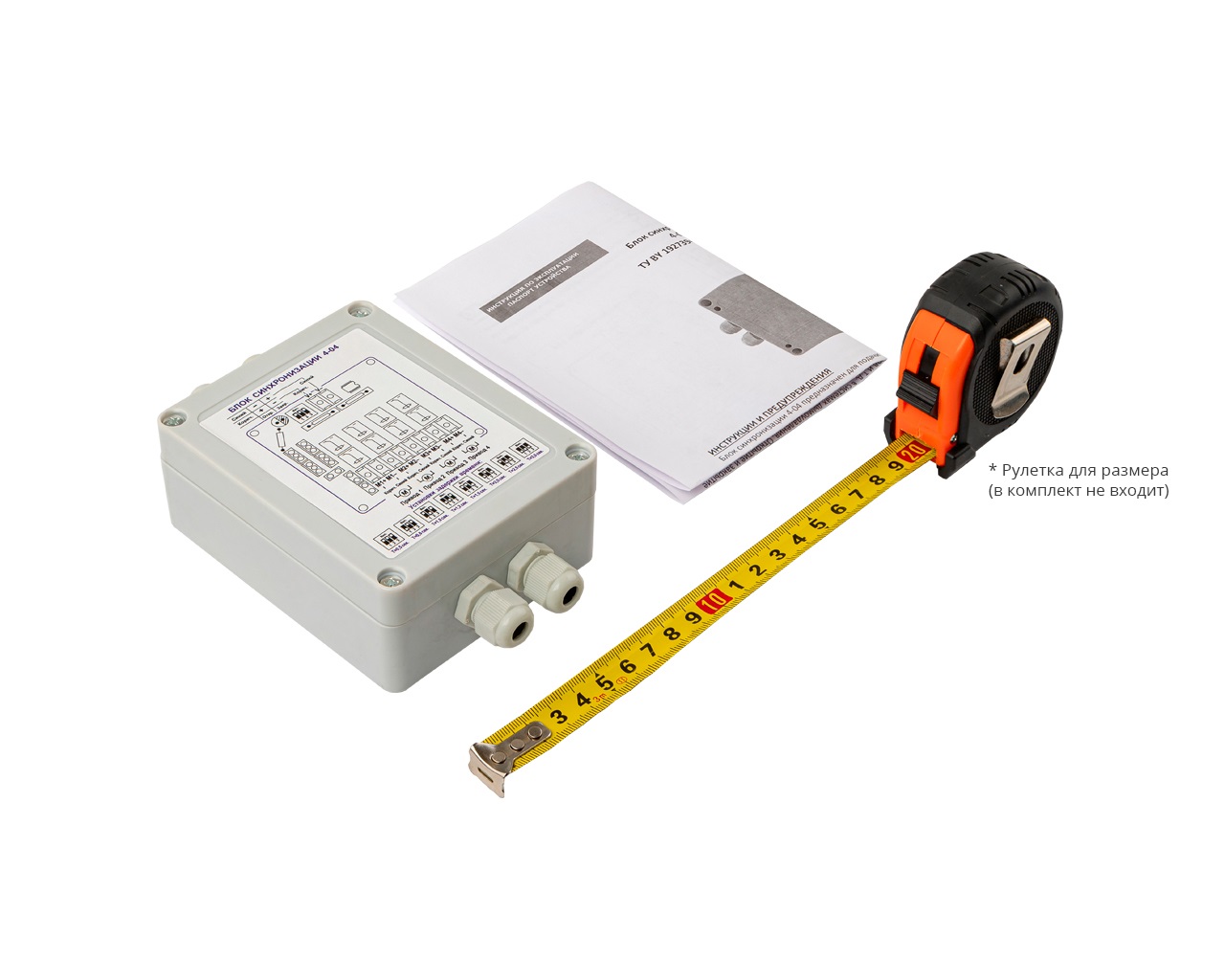

Блок синхронизации для электроприводов АО 24В, 4 привода

Блок синхронизации для электроприводов АО 24В, 4 привода (арт. AO9103/4) предназначен для согласованной работы четырёх оконных электроприводов 24 В, установленных на одну крупногабаритную створку или группу створок. Узел обеспечивает одновременное включение приводов и выравнивание их хода, снижая риск перекоса и перегрузки фурнитуры при автоматическом открывании и закрывании створок.

Область применения

Блок синхронизации АО 24В, 4 привода используется в системах оконной автоматики на широких и тяжёлых створках, фасадных элементах и зенитных фонарях, где для работы створки требуется установка до четырёх электроприводов 24 В. Он применяется на ПВХ‑, алюминиевых и стальных оконных и фасадных системах, а также в световых и вентиляционных люках, когда один или два привода не обеспечивают достаточного усилия и равномерного распределения нагрузки. Устройство включают между блоком питания/управления и приводами, формируя согласованные сигналы «открыть/закрыть» для всех подключённых электроприводов.

Преимущества

• Синхронная работа четырёх приводов блок обеспечивает согласованное открывание и закрывание до четырёх электроприводов АО 24 В на одной створке, что снижает риск перекоса створки и заклинивания фурнитуры при работе автоматики.
• Увеличение допустимой нагрузки использование четырёх синхронизированных приводов позволяет применять оконную автоматику на особо тяжёлых и широких створках, световых фонарях и фасадных системах без изменения схемы управления.
• Совместимость с линейкой АО блок разработан для работы с электроприводами АО 24 В и интеграции в схемы с блоками питания и управления Завод АО, что упрощает проектирование комплексных систем автоматики.
• Компактное исполнение небольшая масса (ориентировочно 0,315–0,5 кг) и корпус серебристого цвета позволяют удобно размещать устройство в шкафах автоматики или рядом с обслуживаемыми проёмами.
• Универсальность применения блок синхронизации может использоваться в системах естественной вентиляции и фасадной автоматики, совместно с радиоблоками, блоками питания и панелями управления.

Технические характеристики

• Наименование: блок синхронизации для электроприводов АО 24В, 4 привода; артикул: AO9103/4; торговая марка: Завод АО.
• Назначение: синхронизация работы до четырёх электроприводов АО 24 В, установленных на одну створку или группу створок, для обеспечения согласованного хода.
• Напряжение питания: 24 В DC; выходы: 24 В постоянного тока; максимальный ток: до 2 А на каждый из подключённых приводов (подробные допустимые токи по каждому выходу уточняйте у менеджера).
• Количество подключаемых приводов: до 4 электроприводов АО 24 В.
• Цвет корпуса: серебристый.
• Масса изделия: ориентировочно 0,315–0,5 кг; норма отпуска: 1 шт.
