Блок управления 101-LZ для запирающего привода и 1го привода на 24В

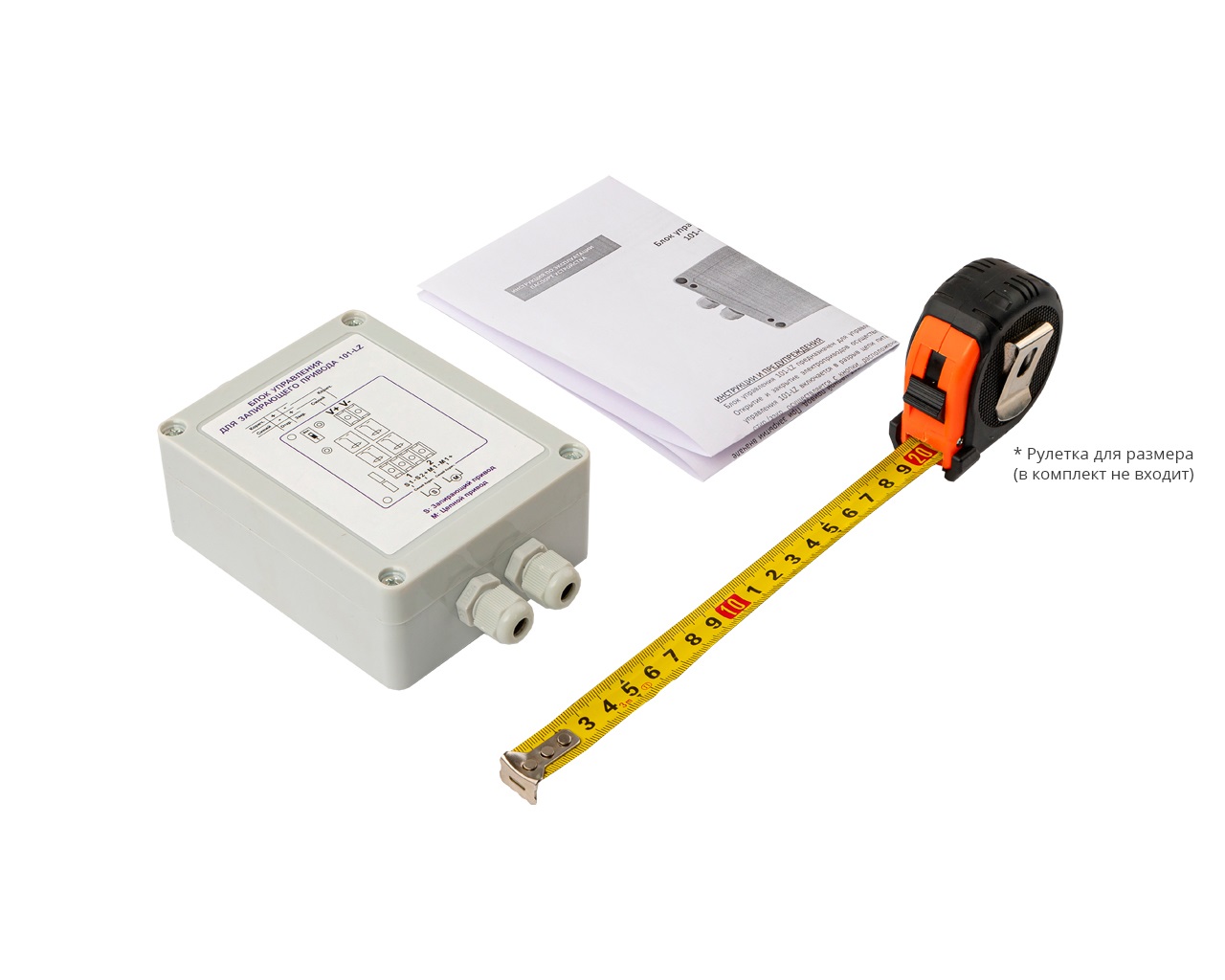

Блок управления 101-LZ для запирающего привода и 1-го привода на 24 В (арт. AO9104/2) предназначен для последовательного управления запирающим приводом и одним основным цепным приводом оконной автоматики. Он обеспечивает корректную логику открывания и закрывания створки: сначала снимается запирание, затем срабатывает основной привод, а при закрытии сначала закрывается основной привод, после чего активируется запирающий.

Область применения

Блок управления 101-LZ используется в системах оконной автоматики с запирающими приводами и одним цепным (или иным линейным) приводом на 24 В постоянного тока. Применяется на оконных, фасадных и витражных конструкциях в жилых, административных и промышленных зданиях, где требуется автоматическое запирание створок с повышенными требованиями к прижатию и безопасности. Устройство включается в разрыв цепи питания между блоком питания 24 В и приводами и обеспечивает контролируемую последовательность работы запирающего и основного приводов при командах «открыть/закрыть».

Преимущества

• Правильная логика запирания блок управления 101-LZ автоматически обеспечивает сначала открытие запирающего привода, затем включение основного привода при открывании, и обратную последовательность при закрывании, что снижает нагрузку на фурнитуру и исключает работу основного привода при закрытом замке.
• Интеграция в системы 24 В устройство рассчитано на работу с приводами 24 В постоянного тока и подключается к стандартным блокам питания Завод АО, что упрощает включение в существующие схемы оконной автоматики.
• Управление по инверсии полярности включение и реверс электроприводов осуществляется за счёт инверсии полярности на выходах блока, что совместимо с типовыми цепными и запирающими приводами на 24 В.

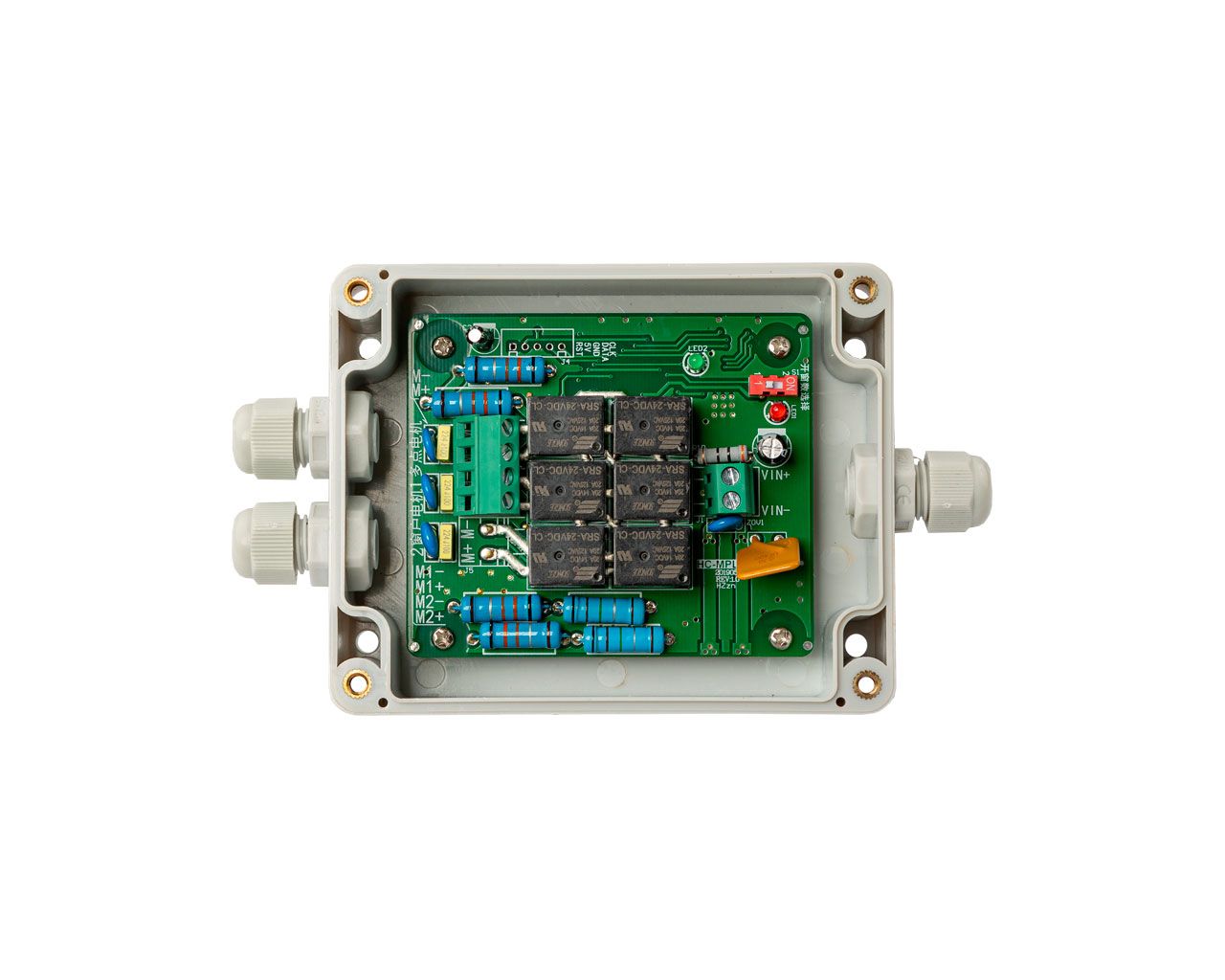

• Готовая внутренняя коммутация блок поставляется с уже выполненными внутренними соединениями, что сокращает время монтажа и снижает вероятность ошибок при подключении.
• Компактный металлический корпус исполнение в серебристом корпусе массой около 0,5 кг удобно для установки в шкафах управления или рядом с обслуживаемыми проёмами.

Технические характеристики

• Наименование: блок управления 101-LZ для запирающего привода и 1-го привода на 24 В; артикул ТБМ: AO9104/2; торговая марка: Завод АО; цвет: серебристый.
• Назначение: управление работой одного запирающего привода и одного основного цепного привода 24 В с обеспечением заданной последовательности открытия и закрытия.
• Напряжение питания: 24 В DC; вход: ±24 В от блока питания (клеммы V+, V-); выходы: 24 В постоянного напряжения на приводы.
• Максимальный ток: до 1,5 А на каждый из подключённых приводов (запирающий и основной привод).
• Выходы: S1 и M1 для подачи напряжения на запирающий привод; отдельные клеммы для цепного (основного) привода 24 В (по схеме производителя).
• Управление: подача команд «открыть/закрыть» осуществляется с кнопки (выключателя), установленной на стороне блока питания, по схеме с инверсией полярности.
• Масса изделия: около 0,5 кг; норма отпуска: 1 шт.
