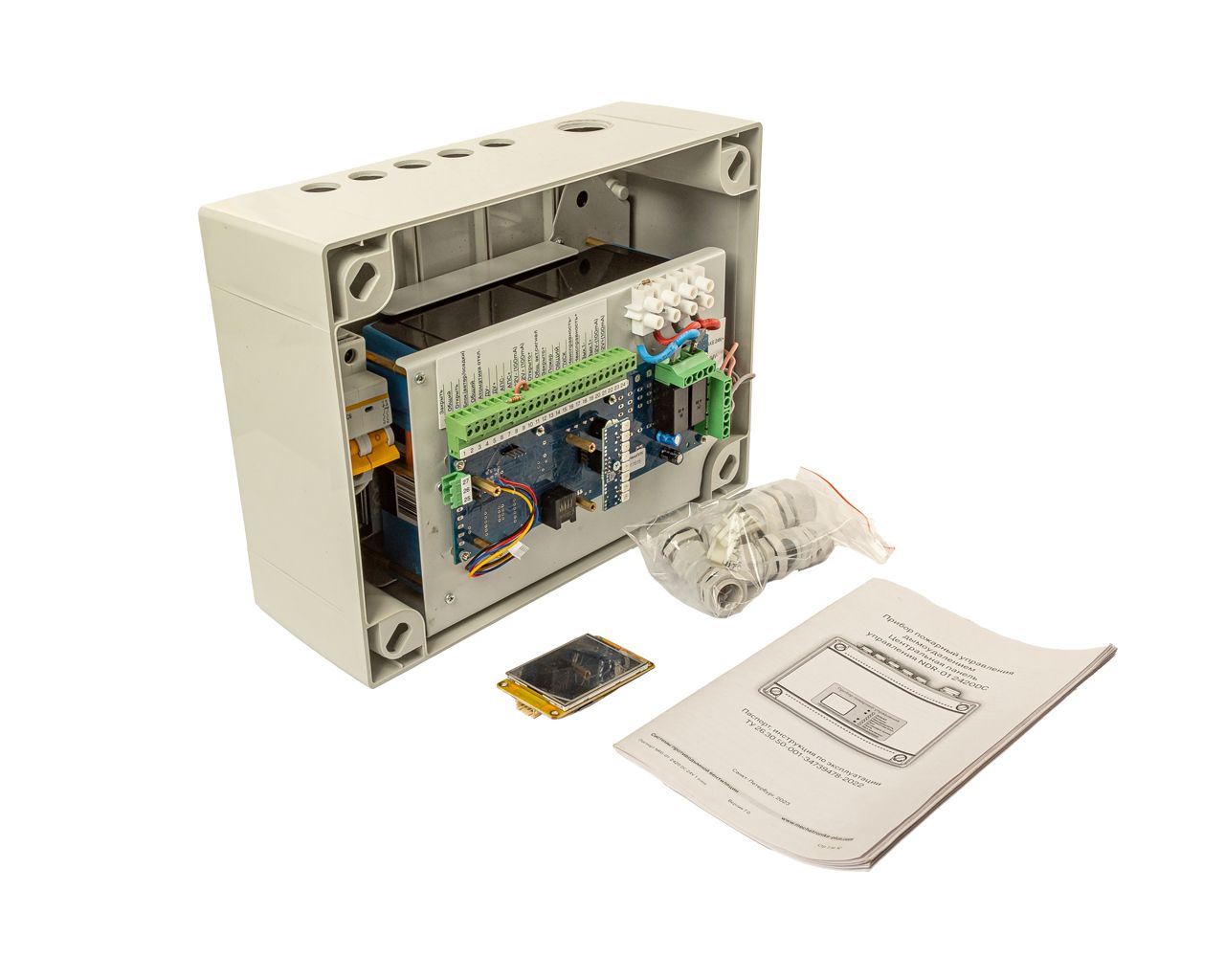

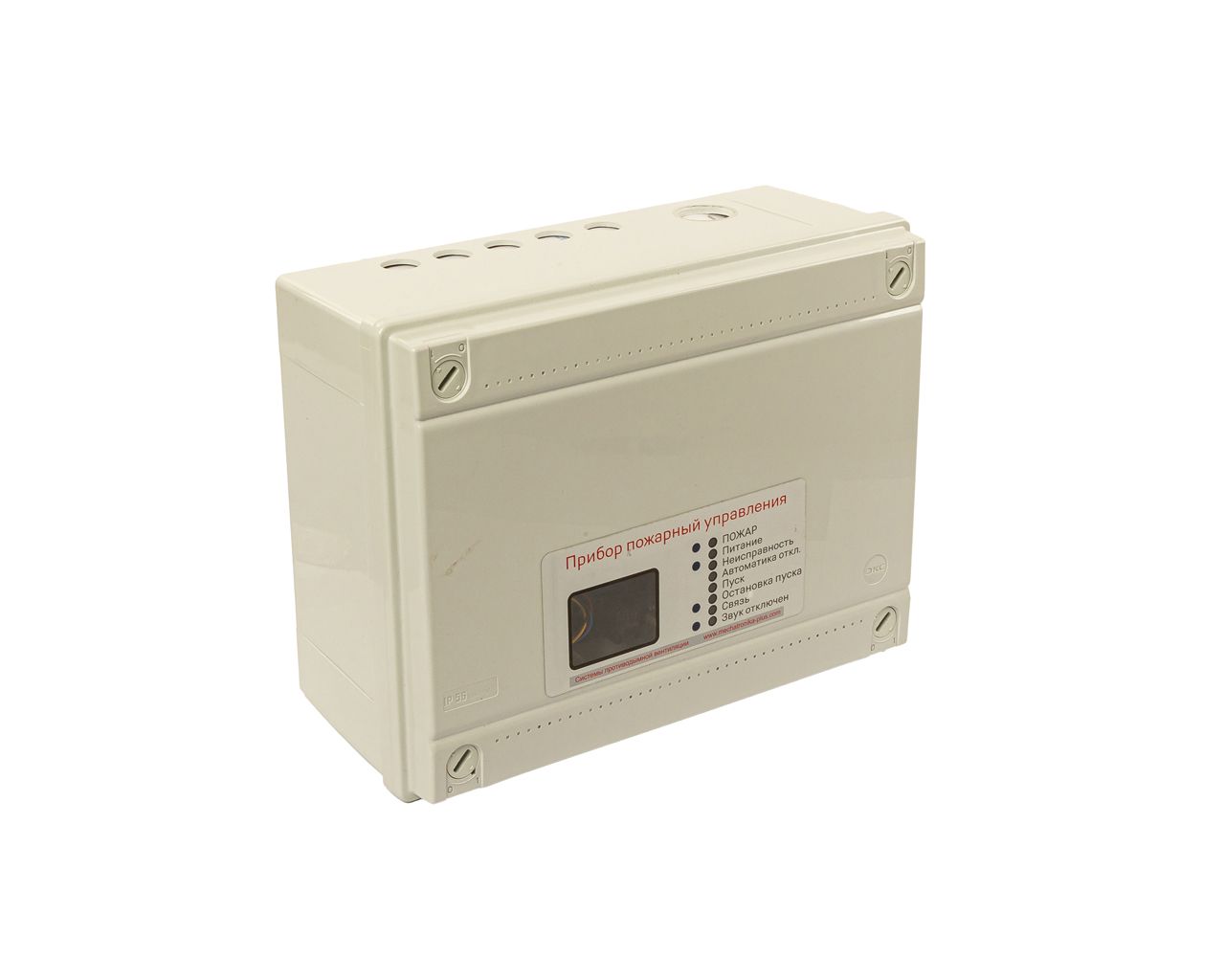

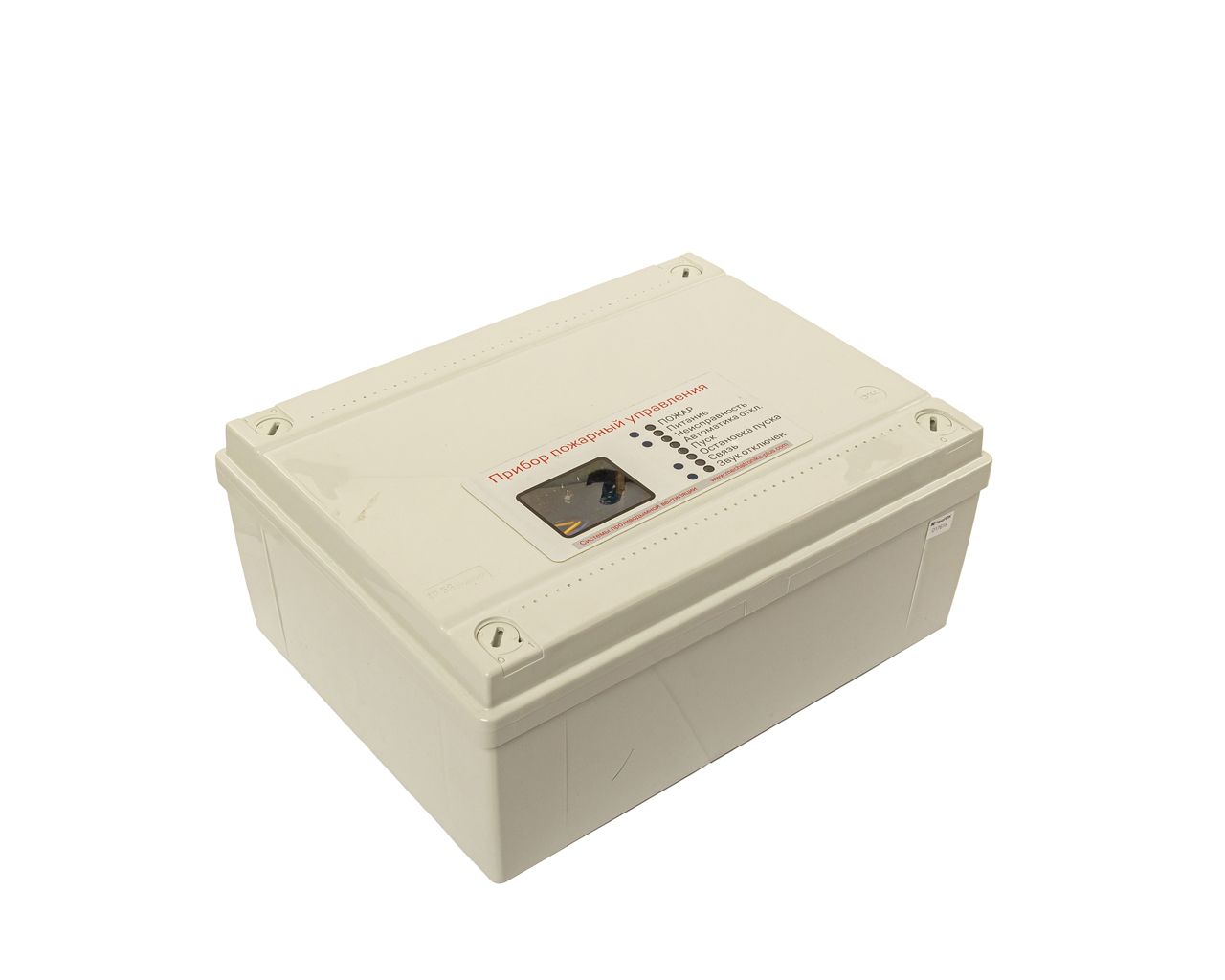

Блок управления дымоудалением NRD-01 2420DC 24V 5А IP56 TFT 1 зона с АКБ

Блок управления дымоудалением NRD-01 2420DC 24V 5А IP56 TFT (арт. DHM4005/1) — пожарный прибор управления для 1 зоны дымоудаления, обеспечивающий питание и управление электроприводами фрамуг, окон и люков дымоудаления от выходного напряжения 24 V DC с номинальным током до 5 А. Устройство питается от сети 230 V 50 Гц, имеет встроенные аккумуляторные батареи для резервного питания до 72 часов и размещено в пылевлагозащищенном корпусе IP56 с цветным TFT‑дисплеем для индикации и настройки.

Область применения

NRD-01 2420DC используется как центральная панель управления системой дымоудаления на объектах коммерческой, общественной и промышленной недвижимости, где требуется управление электрическими приводами фрамуг, окон и люков. Прибор обеспечивает автоматический и ручной пуск дымоудаления по сигналам от пожарной сигнализации, кнопок дымоудаления и локальных органов управления, а также контроль состояния линий и исполнительных устройств. Подходит для построения систем противодымной вентиляции в соответствии с требованиями ГОСТ Р 53325‑2012 и норм проектирования СП 5.13130.2009, СП 7.13130.2013.

Преимущества

• Интегрированное управление 1 зоной обеспечивает питание 24 V DC и управление приводами одной зоны дымоудаления с суммарным током до 5 А, включая линию проветривания и линию пуска по «ПОЖАР».
• Резервное питание от АКБ встроенные аккумуляторы обеспечивают до 72 часов работы в дежурном режиме с возможностью однократного срабатывания подключенной нагрузки при отсутствии сети 230 V.
• Пылевлагозащищенный корпус IP56 допускает размещение блока в зонах с повышенной запыленностью и влажностью, в том числе вблизи управляемого оборудования.
• TFT‑дисплей и индикация цветной экран и диодная индикация (Пожар, Питание, Неисправность, Пуск, Блокировка, Автоматика отключена, Связь, Звук отключен) упрощают диагностику и настройку на объекте.
• Широкие коммуникационные возможности позволяют объединять несколько блоков NRD в группу, передавать сигналы «Пуск», «Неисправность», «Срабатывание автоматики» на внешние системы и строить системы дымоудаления для крупных объектов.

Технические характеристики

• Тип изделия: блок (прибор) пожарный управления системой дымоудаления, центральная панель NRD-01 2420DC, 1 зона.
• Артикул: DHM4005/1; торговая марка: М+.
• Напряжение основного питания: 230 V, 50 Гц.
• Выходное напряжение: 24 V DC; номинальный выходной ток: 5 А.
• Количество управляемых зон: 1 зона дымоудаления.
• Резервное питание: встроенные АКБ 2×12 V, время аварийного питания до 72 часов с возможностью однократного срабатывания нагрузки.
• Степень защиты корпуса: IP56 (пластиковый корпус).
• Диапазон рабочих температур: примерно от 0 до +40 °C.
• Функции: автоматический и ручной пуск по сигналам «ПОЖАР»/кнопок дымоудаления, управление проветриванием, контроль внешних линий, выходы «Пуск» и «Неисправность», защита от несанкционированного доступа, звуковая и световая сигнализация.
• Вес: около 5 кг с АКБ.

Габариты

• Габаритные размеры корпуса (пластик): 330 × 220 × 130 мм.
