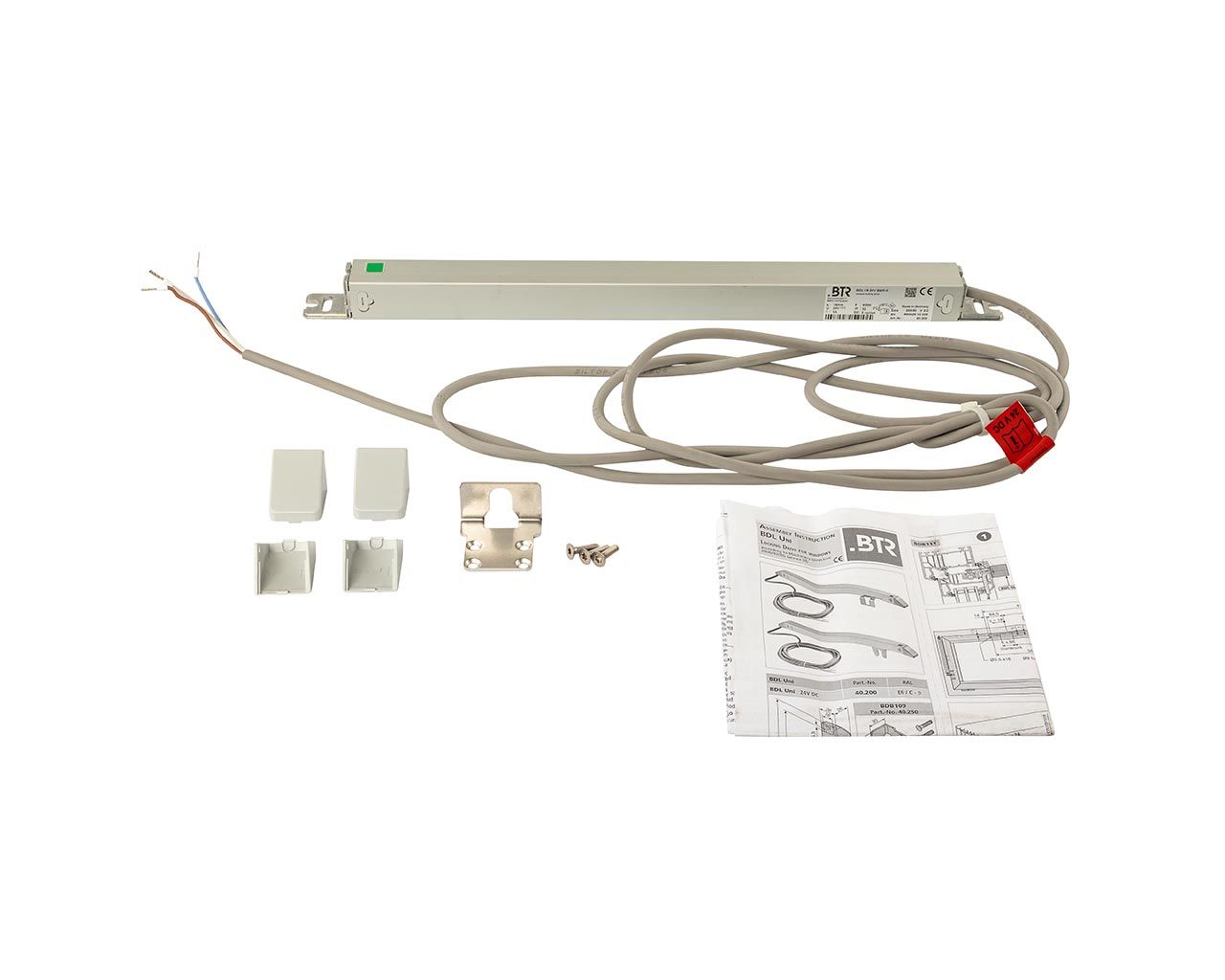

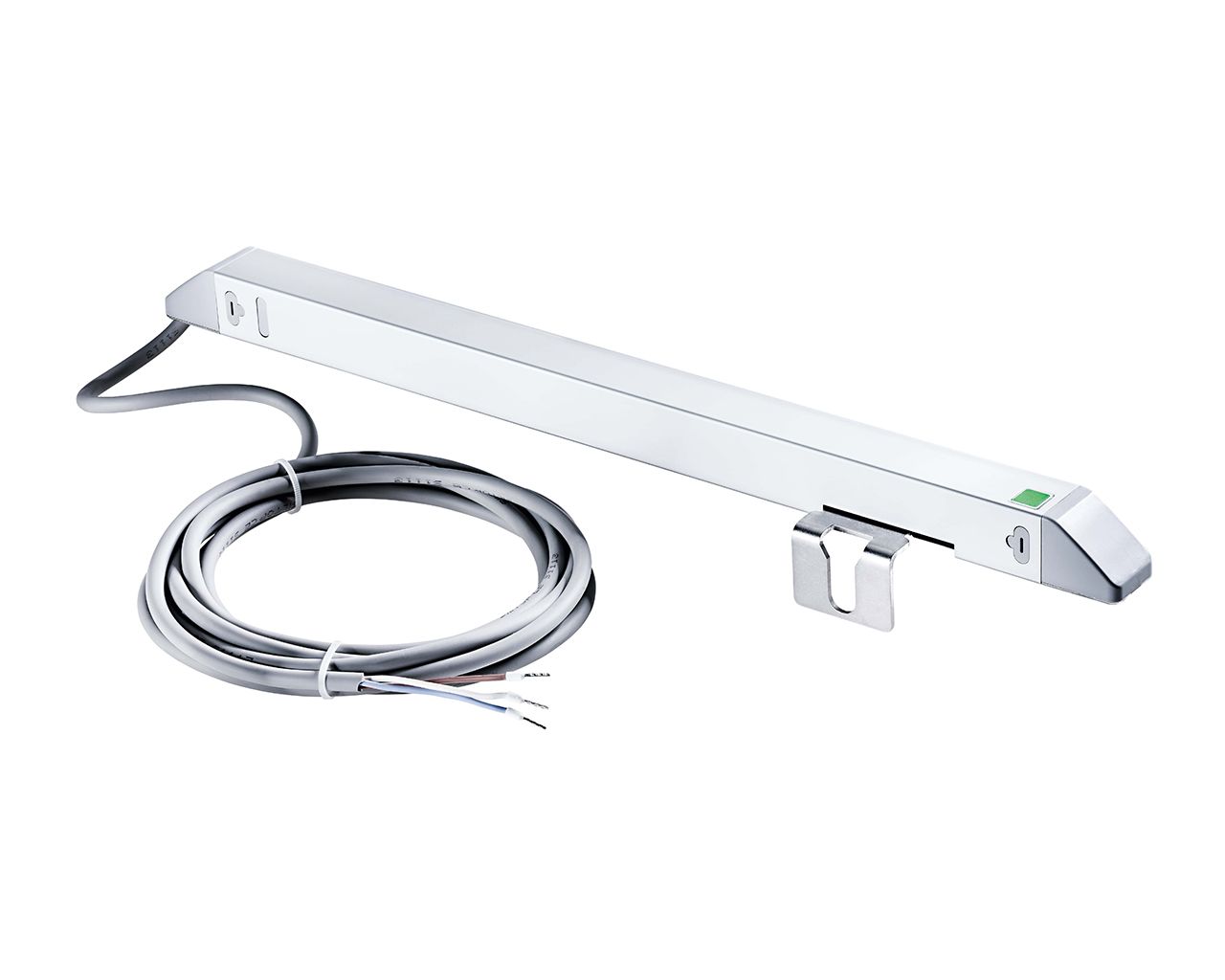

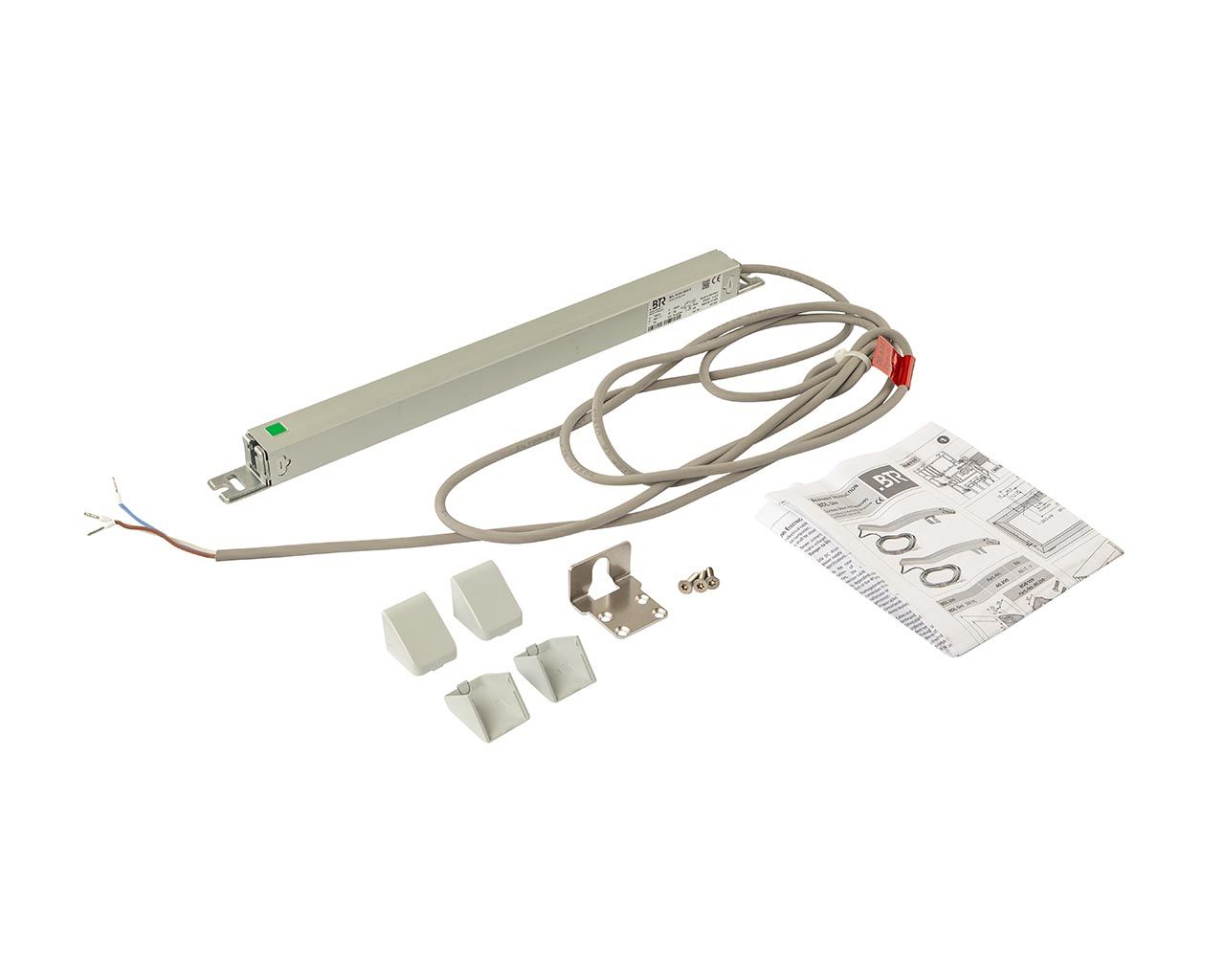

Электропривод ригельный для периметрального запирания BDL Uni, ход 18 мм, 24В, серебристый, кронштейны отдельно (BDB109, BDB110, BDB111)

Электропривод ригельный BDL Uni (арт. BTR40200) предназначен для периметрального запирания створок и фрамуг в системах автоматизации окон и фасадных конструкций. Привод работает от напряжения 24 В постоянного тока, имеет ход ригеля 18 мм и алюминиевый корпус серебристого цвета, при этом монтажные кронштейны подбираются отдельно (BDB109, BDB110, BDB111) в зависимости от типа створки и узла крепления. Решение ориентировано на профессиональное применение в системах естественной вентиляции и/или дымоудаления совместно с цепными и штоковыми приводами серии Uni.

Область применения

BDL Uni используется как запирающий ригельный привод для периметрального запирания створок в фасадных и кровельных системах, где требуется автоматическое прижатие контурного замыкания по периметру. Привод устанавливается в комбинации с оконными приводами (цепными или штоковыми) и обеспечивает дополнительное запирающее усилие на створках, фрамугах и люках в системах естественной вентиляции и RWA (дымоудаление), при условии соблюдения проектных требований объекта. Выбор конкретных кронштейнов BDB109/BDB110/BDB111 и допустимых размеров створок следует уточнять у менеджера на основании монтажной схемы и документации производителя.

Преимущества

• Периметральное запирание обеспечивает прижатие створки по контуру с помощью ригельного привода, повышая герметичность и устойчивость к нагрузкам при работе систем вентиляции и дымоудаления.
• Интеграция в системы Uni позволяет использовать BDL Uni совместно с приводами BTR (BDC/BDS Uni) в единой автоматизированной системе управления оконными и фасадными проемами.
• Номинальное питание 24 В DC совместимо с типовыми блоками питания и контроллерами систем автоматизации и RWA, упрощая проектирование схем электроподключения.
• Компактный алюминиевый корпус с серебристым анодированным покрытием (E6/C-0) обеспечивает коррозионную стойкость и аккуратный внешний вид на фасаде.
• Гибкость монтажа за счет использования специализированных комплектов кронштейнов BDB109, BDB110, BDB111 для разных вариантов крепления к раме и створке.

Технические характеристики

• Тип изделия: ригельный электропривод для периметрального запирания створок (BDL Uni).
• Артикул: BTR40200.
• Номинальное напряжение питания: 24 В пост. тока.
• Ход ригеля: 18 мм (±1 мм).
• Максимальное усилие запирания: до 600 Н (по данным спецификации BDL Uni).
• Максимальное усилие отрыва: до 1 000–1 500 Н в зависимости от режима работы.
• Степень защиты корпуса: IP32.
• Рабочий температурный диапазон: от −5 °C до +60 °C.
• Материал корпуса: алюминий, отделка E6/C-0, цвет – серебристый.
• Уровень звукового давления: не более 70 дБ(A).
• Масса привода: около 0,66 кг.
• Кронштейны для монтажа: приобретаются отдельно, комплекты BDB109, BDB110, BDB111 (по монтажной инструкции BDL Uni).

Габариты

• Сечение корпуса привода: примерно 26 × 26 мм.
• Длина привода (L): около 415 мм при ходе 18 мм.
