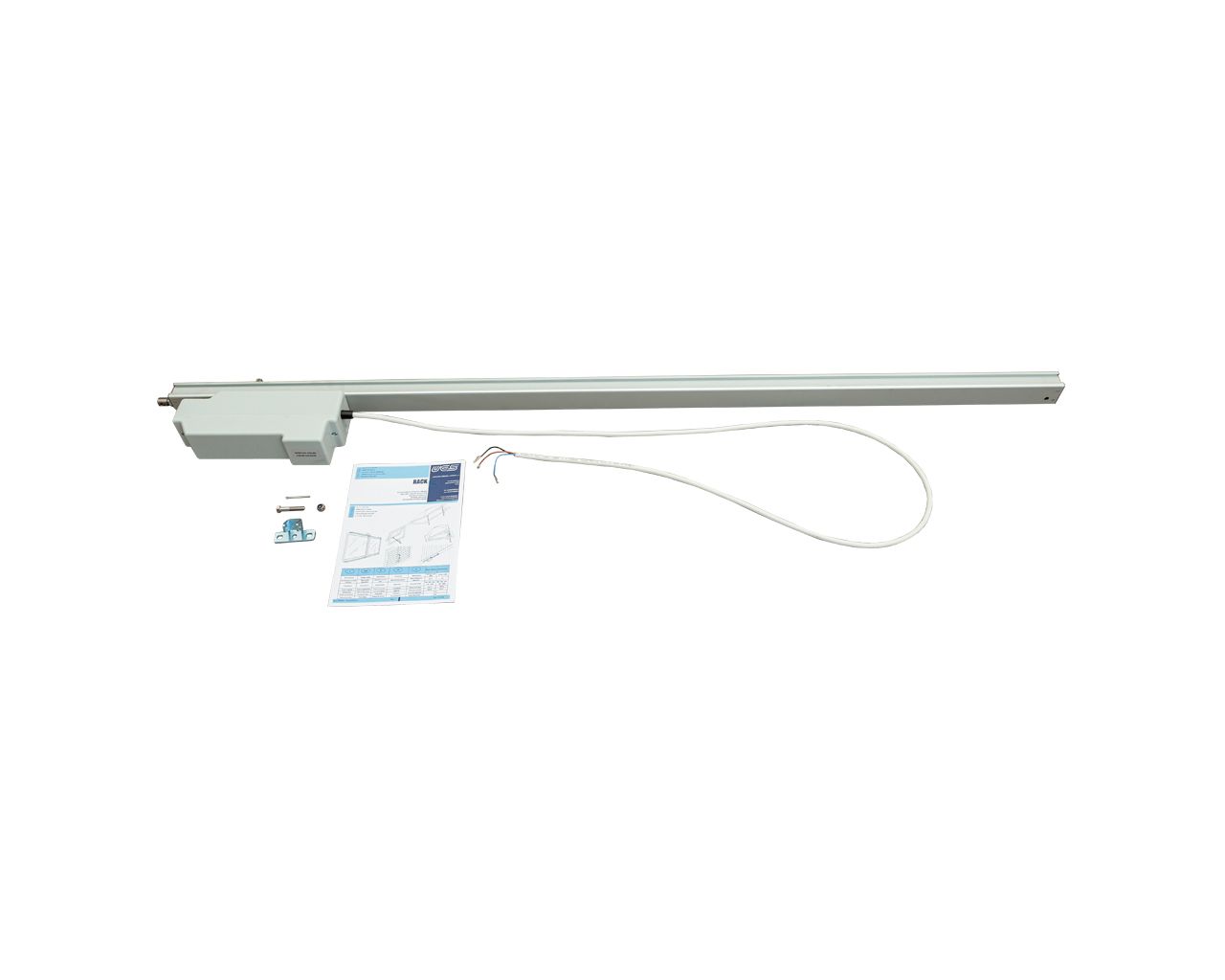

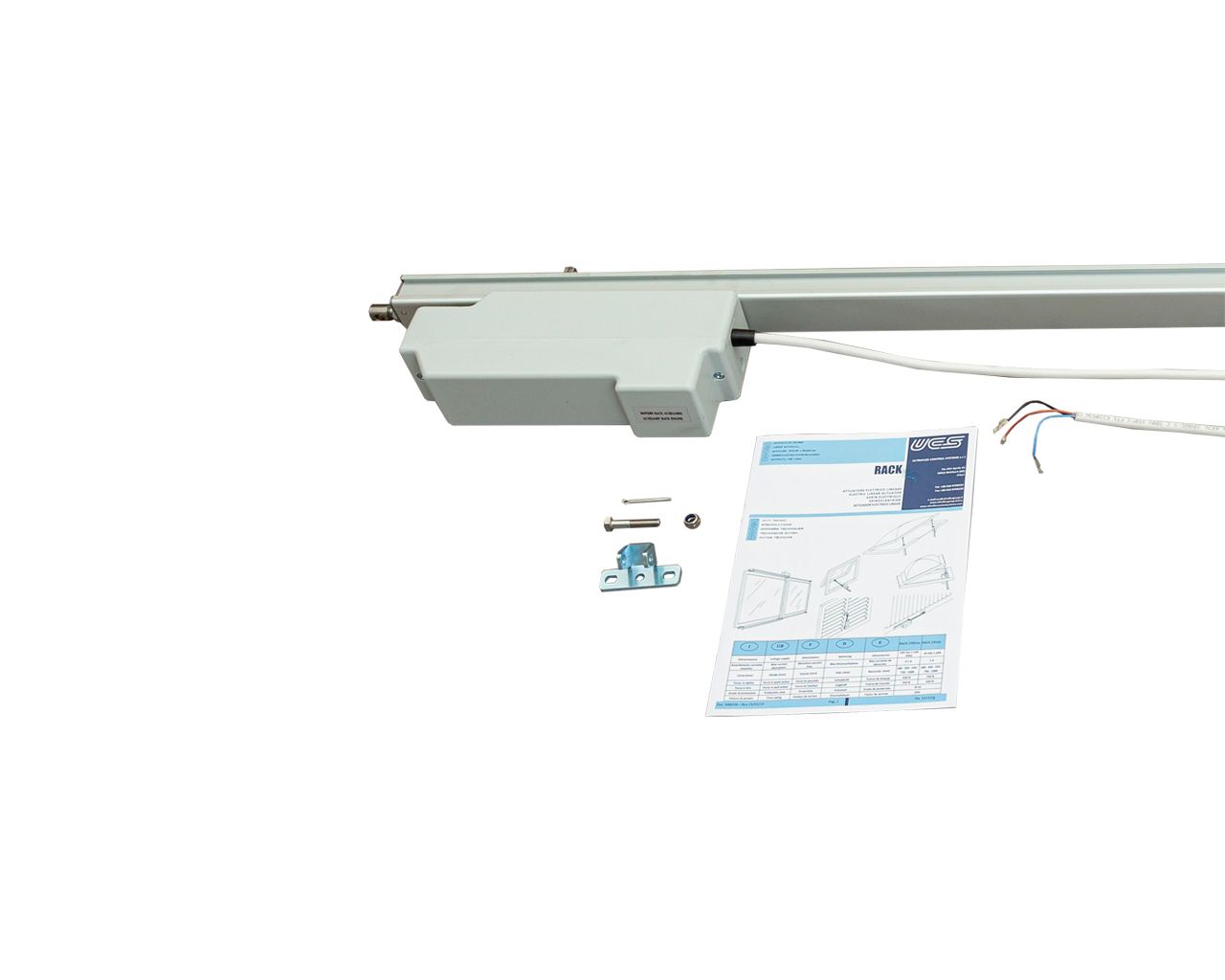

Электропривод вспомогательный реечный RACK, 24В, 1000мм, серебро

Электропривод вспомогательный реечный RACK AUX 24В, 1000 мм, серебро (арт. 40850M) предназначен для работы в составе тандемных систем открывания окон и витражей, где он используется как ведомый привод, синхронизированный с основным реечным приводом серии RACK UCS. Такой вспомогательный электропривод применяется в системах автоматизации окон и светопрозрачных конструкций, в том числе в составе решений для естественной вентиляции и дымоудаления, когда требуется увеличить суммарное усилие и длину открывания створки.

Область применения

Вспомогательный реечный электропривод RACK AUX 24В, 1000 мм используется как ведомый привод при тандемной установке с основными приводами серии RACK UCS в оконных системах из ПВХ, алюминия и стали, где предусмотрена автоматизация открывания створок. Применяется для управления поворотно-откидными и фрамужными створками, в том числе в высоких и тяжёлых створках, витражах и зенитных фонарях, когда требуется распределить нагрузку по ширине створки и обеспечить синхронную работу нескольких точек привода. Может использоваться в системах естественной вентиляции и дымоудаления, а также в объектах коммерческого и общественного назначения, где требуется централизованное управление окнами по сигналу от контроллеров и систем автоматизации зданий.

Преимущества

• Ведомый привод для тандемных систем используется в качестве вспомогательного (подчинённого) реечного электропривода RACK AUX при совместной работе с основными приводами серии UCS RACK в конфигурациях DUAL RACK, DOUBLE RACK и MULTIPLE SYSTEM, что позволяет увеличить общее толкающее усилие на створку и обеспечить равномерное распределение нагрузки по ширине.
• Механическая синхронизация привод поддерживает механическую синхронизацию через соединительный шток, что обеспечивает согласованное перемещение рейки всех установленных приводов и снижает риск перекоса створки при открывании и закрывании.
• Гибкость по длине хода система реечных приводов серии RACK рассчитана на ширину открывания 180–350–550–750–1000 мм, а вспомогательный привод длиной 1000 мм позволяет реализовать максимальный ход рейки и использовать его на широких створках и витражах.
• Стандартное напряжение 24 В DC питание 24 В постоянного тока обеспечивает совместимость с оконными контроллерами, системами дымоудаления и BMS, а также соответствует отраслевым решениям для автоматики окон.
• Удобство монтажа предусмотрены варианты фиксированных и подвижных кронштейнов (заказываются отдельно), причём подвижное крепление можно позиционировать по всей длине корпуса, что упрощает привязку к фурнитурному пазу и армированию створки в серийном производстве.

Технические характеристики

• Тип изделия: вспомогательный реечный электропривод для окон, серия UCS RACK AUX, ведомый привод для тандемных систем.
• Артикул ТБМ: 40850M; наименование: «Электропривод вспомогательный реечный RACK, 24В, 1000мм, серебро».
• Напряжение питания: 24 В DC (24 Vdc), совместимо с оконными контроллерами и системами автоматики.
• Тип привода: реечный, передача нагрузки через зубчатую рейку прямоугольного сечения 10 мм (для хода 180–350–550 мм) и 12 мм (для хода 750–1000 мм).
• Назначение: зависимый (подчинённый) электропривод для тандемной установки в составе систем DUAL RACK, DOUBLE RACK и MULTIPLE SYSTEM; работает совместно с основным приводом RACK или T‑RACK через соединительный шток.
• Ширина открывания в системе приводов серии RACK: 180, 350, 550, 750 и 1000 мм (данный артикул рассчитан на максимальный ход 1000 мм).
• Цвет исполнения: серебристый (серебро).
• Производитель линейки RACK AUX: ULTRAFLEX CONTROL SYSTEMS SRL (бренд UCS), специализирующийся на оконной автоматике и реечных приводах.
• Масса изделия для исполнения 1000 мм: ориентировочно 3,48 кг; точное значение и допустимые нагрузки уточняйте у менеджера.
