Клапан вентиляционный Air-Box Comfort, коричневый RAL8017

На сегодняшний день в жилом секторе самой распространенной системой вентиляции является естественная система вентиляции с естественным притоком и естественным удалением воздуха.

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны). Удаление воздуха в атмосферу происходит через вытяжные устройства - решетки, расположенные в  верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная). В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом. Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort - одно из наиболее доступных решений воздухообмена.

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

Принцип работы приточного оконного клапана Air-Box Comfort

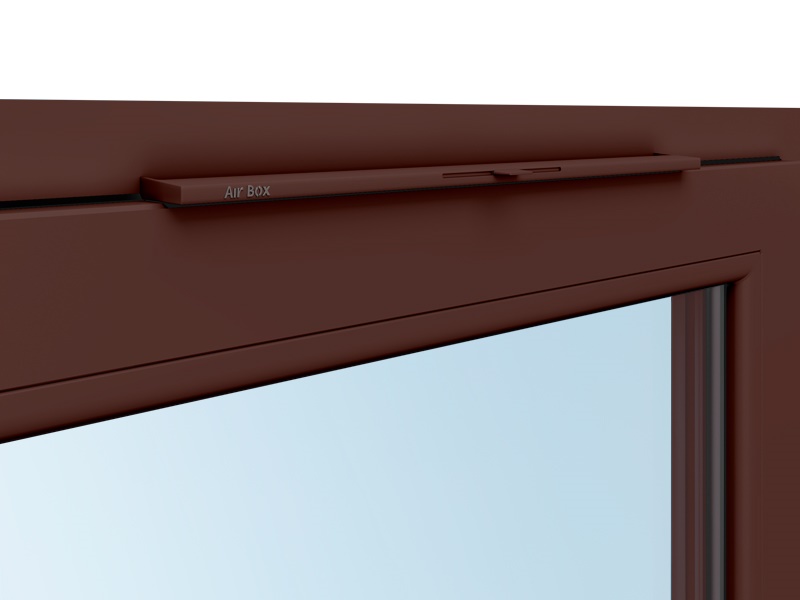

Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные. Затем через клапан, установленный на верхней части створки, воздух попадает в помещение. Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.



Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.



Технические характеристики

Тип монтажа	без фрезеровки сверху на створку
Производительность	До 31 м3/ч
Регулировка	Ручная
Снижение звукоизоляции от транспортного шума RA оконных блоков при установке клапана, не более	1-1,5 дБА
Снижение приведенного сопротивления теплопередаче оконных блоков при установке клапана, не более	0,01 м2 С/ВТ
Габаритные размеры комплекта (ШхГхВ), мм	350x42,5x8,5
Цвет	белый, RAL по заказу
Материал	АБС, ПВХ

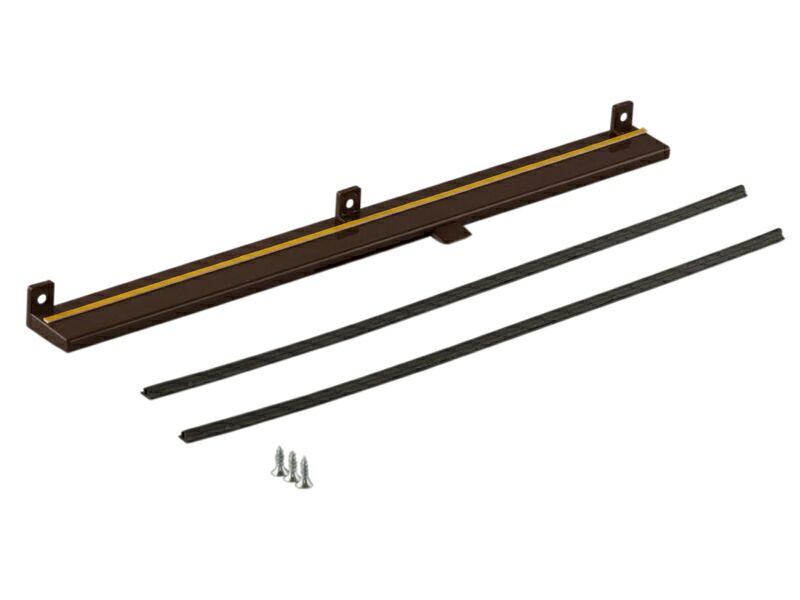

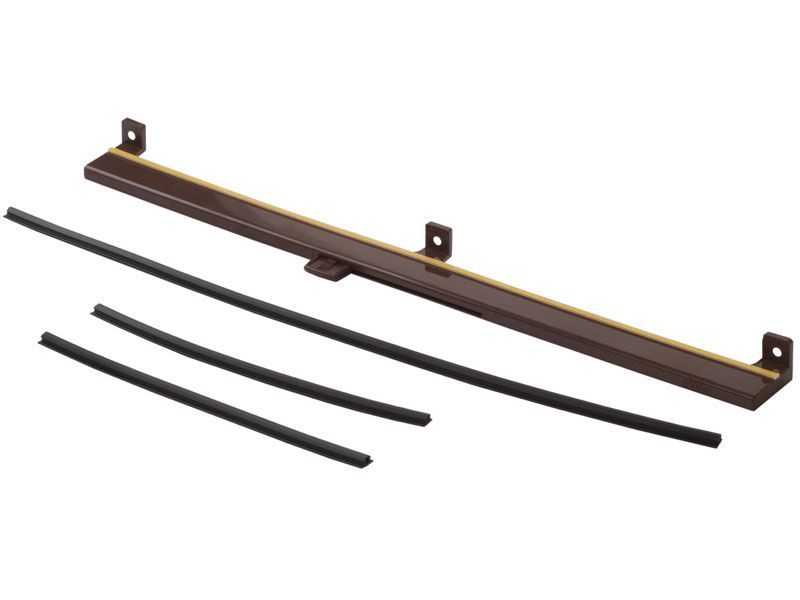

Комплектация

Клапан, шт.	1
Уплотнитель №1 350 мм, шт.	2
Саморезы d 3,5 мм, шт.	3

Сертификат

Монтажная инструкция клапана Air-Box Comfort без фрезеровки профиля - новая комплектация

Монтажная инструкция клапана Air-Box Comfort без фрезеровки профиля - старая комплектация
