Комплект WR BCR датчик ветра и датчик дождя

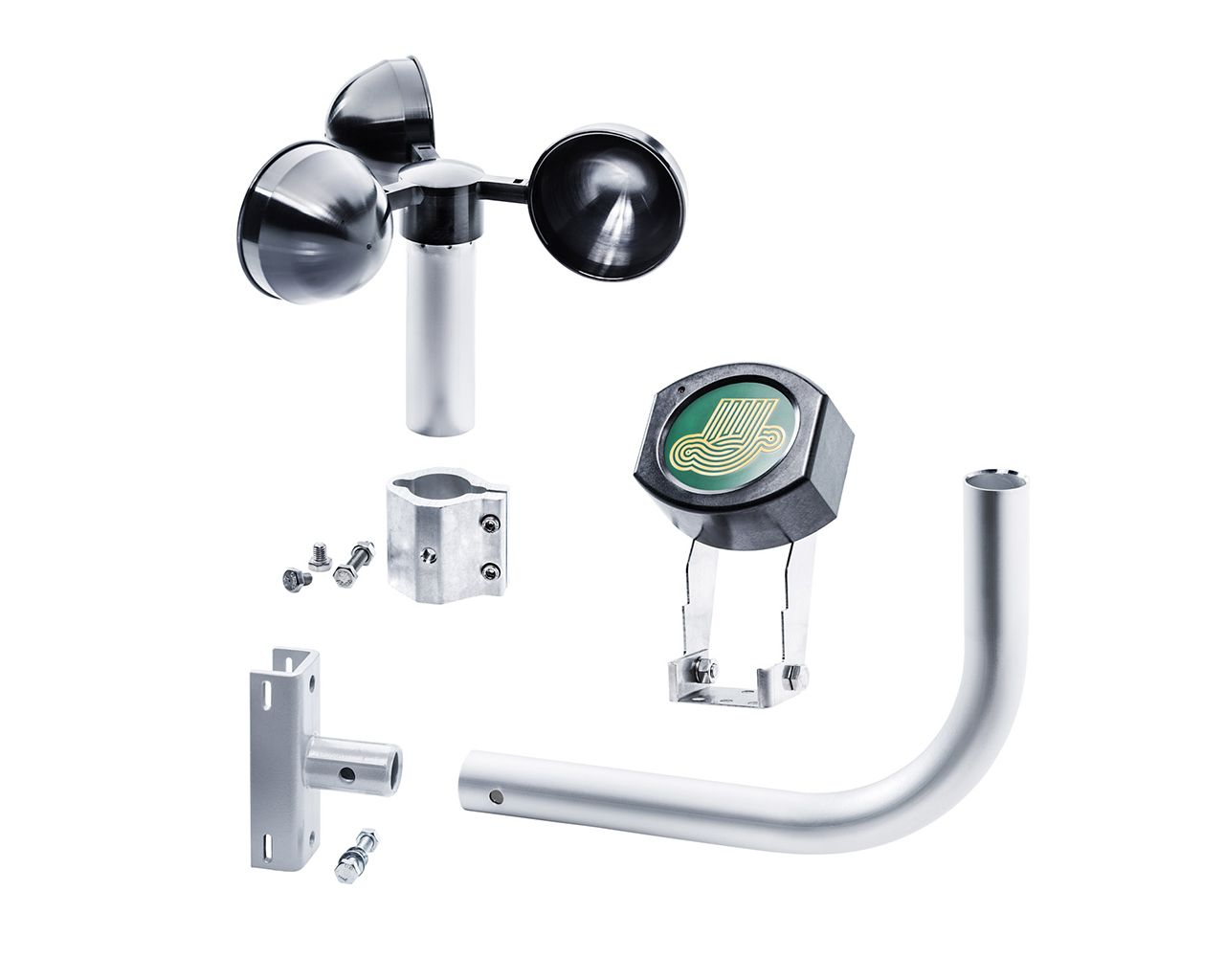

Комплект WR BCR (арт. BTR60303) включает датчик ветра и датчик дождя для прямого подключения к блоку управления BCR и автоматического закрывания или блокировки функции проветривания фрамуг при ухудшении погодных условий. Узел рассчитан на питание 24 V DC и используется в системах автоматизации фрамуг и окон, работающих на естественную вентиляцию и дымоудаление.

Область применения

Комплект WR BCR применяется в системах управления фрамугами и оконными приводами, подключенными к блокам BCR, для защиты от дождя и сильного ветра за счет автоматического закрывания проемов. Используется на фасадах и кровельных фонарях административных, торговых и промышленных зданий, где требуется автоматическая реакция на погодные условия без участия персонала. Может применяться как в системах естественной вентиляции, так и в комбинированных решениях с функцией дымоудаления, при этом конкретный алгоритм работы задается блоком управления BCR.

Преимущества

• Прямое подключение к BCR обеспечивает штатную интеграцию с блоками управления BCR без дополнительных интерфейсных модулей и реле.
• Комплексный контроль погоды сочетает анемометрический датчик ветра и датчик дождя, что позволяет закрывать фрамуги как при осадках, так и при ветровых нагрузках.
• Подогреваемая поверхность датчика дождя снижает риск ложных срабатываний за счет ускоренного высыхания и реализует задержку отключения порядка 5 минут.
• Готовый монтажный комплект включает консоль для установки на стене или мачте и зажимное кольцо, что упрощает монтаж на объекте.

Технические характеристики

• Тип изделия: комплект датчиков дождя и ветра для систем вентиляции/дымоудаления, тип WR Set BCR.
• Артикул: BTR60303.
• Питание: 24 V DC (±20%).
• Датчик дождя: подогреваемая сенсорная поверхность, задержка отключения около 5 минут, контакт 1x Um, макс. 48 V / 5 A, потребляемый ток менее 150 mA.
• Датчик ветра: анемометр с тремя противоударными лопастями (PA6), импульсный принцип измерения.
• Корпус датчика дождя: ABS, черный, с ручкой из нержавеющей стали.
• Кабели подключения: безгалогеновые, длина около 4 м для каждого датчика.
• Вес комплекта: примерно 3,8 кг.

Габариты

• Датчик дождя: ориентировочные размеры (Ш×В×Г) 100 × 85 × 172 мм.
• Датчик ветра: ориентировочные размеры 250 × 250 × 80 мм.
