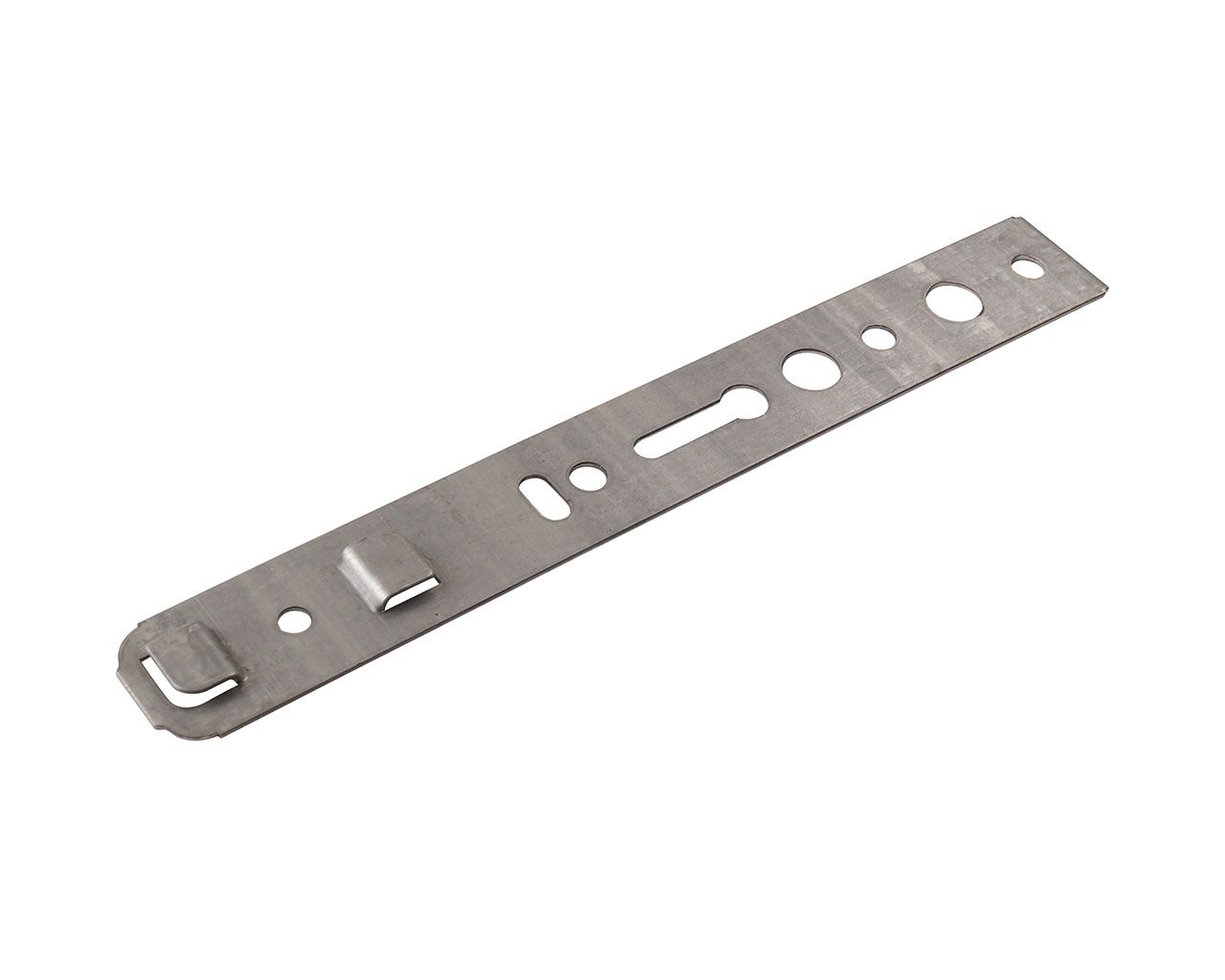

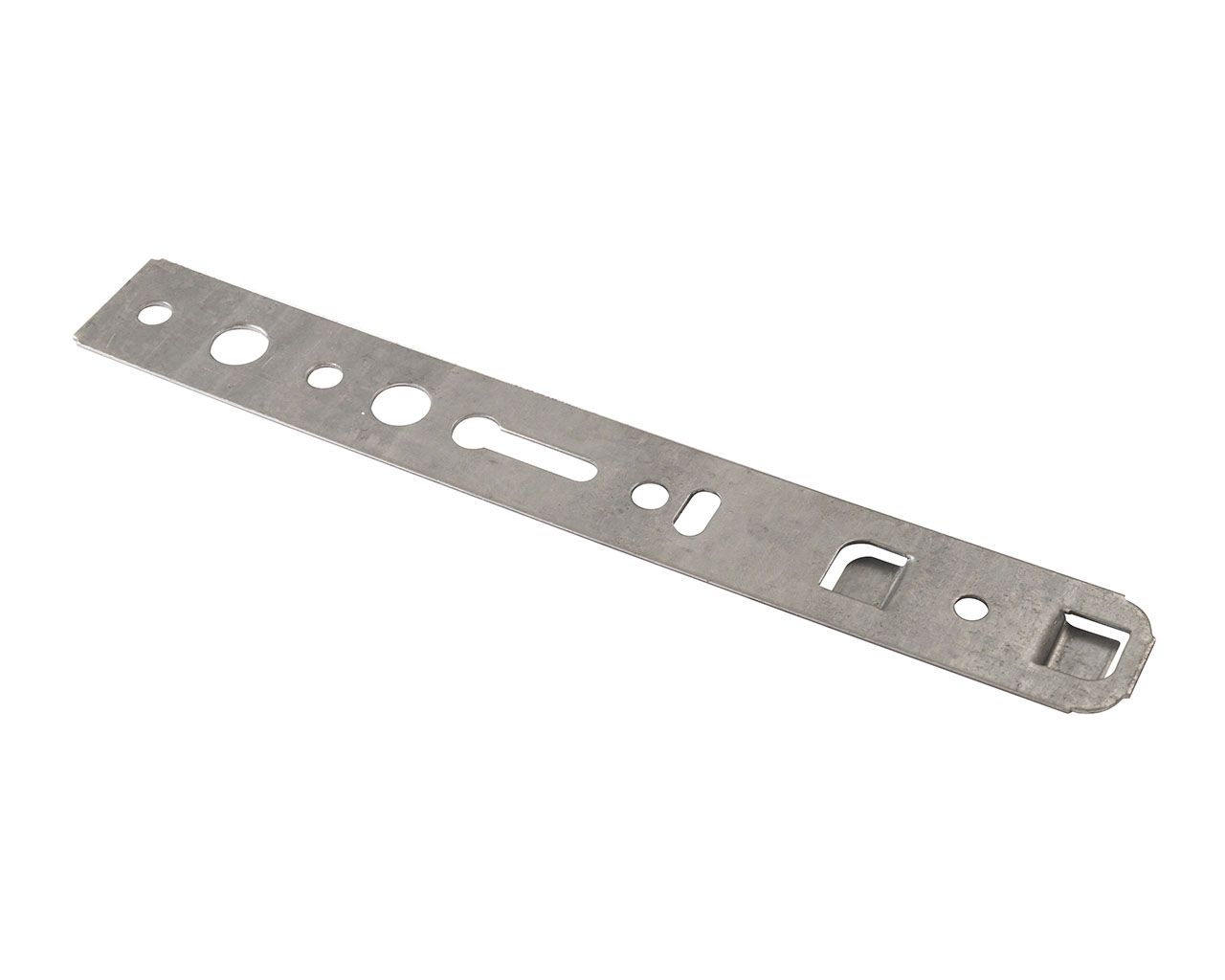

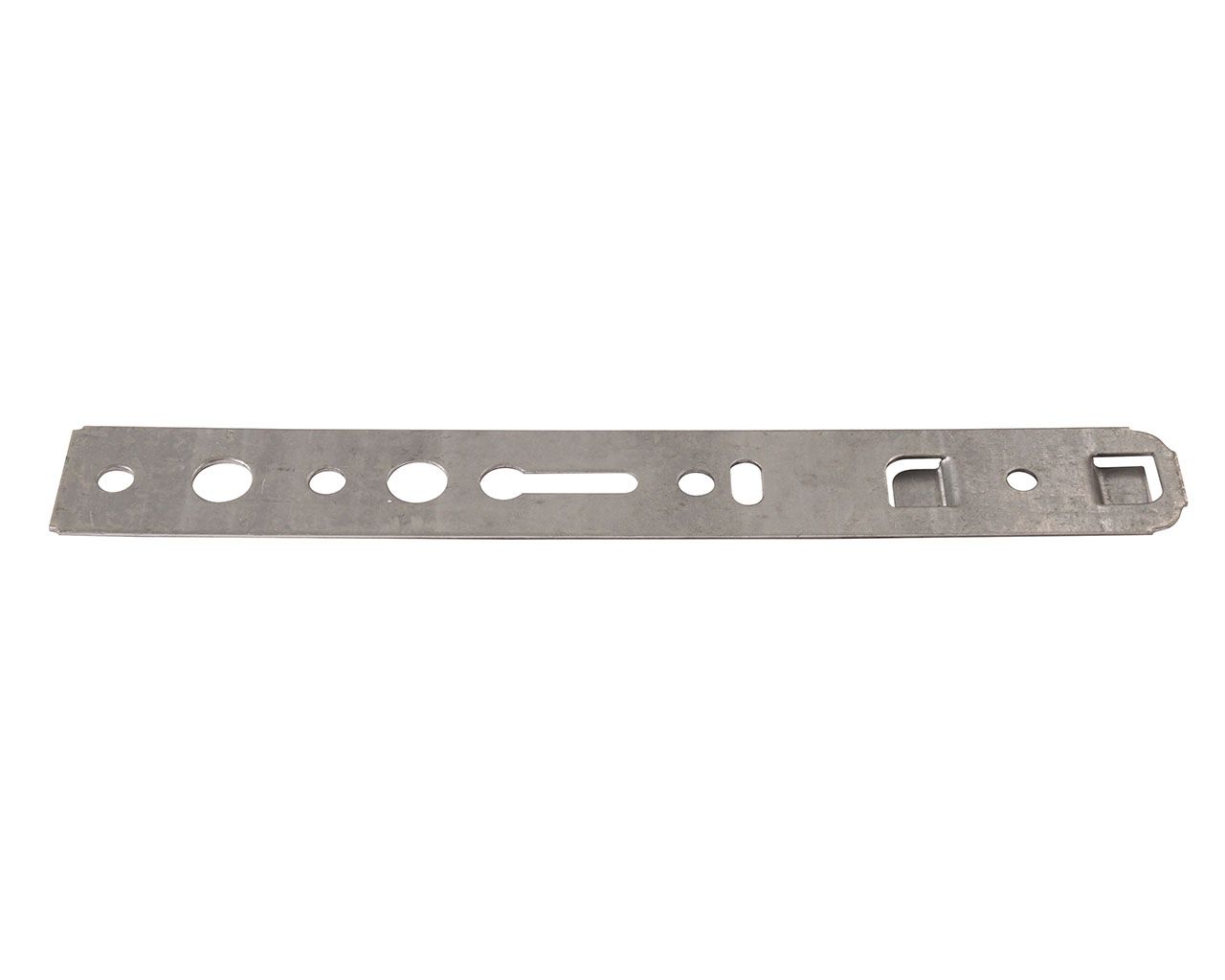

Пластина анкерная для профиля KBE-70 192 мм, толщина 1,2мм (ширина захвата 44 мм.)

Пластина анкерная ANK5060.12 торговой марки ELEMENTIS — неповоротный крепёжный элемент для монтажа ПВХ-окон из профиля KBE серии 70. Предназначена для безанкерной фиксации оконного блока в стеновом проёме: пластина изгибается по направляющим насечкам на толщину монтажного шва и крепится к несущей конструкции стены, не требуя сквозного просверливания рамы. Типоразмер с толщиной 1,2 мм является базовым для профильной системы KBE 70 серии.

Область применения

Применяется при установке оконных блоков из профиля KBE серии 70 в стеновые проёмы из кирпича, железобетона, газобетона и пеноблока. Особенно востребована при монтаже в многослойных стенах с эффективным утеплителем, где применение рамных анкеров ограничено. Пластина крепится к раме до установки блока в проём строительными шурупами диаметром не менее 5 мм; фиксация к стеновому основанию производится дюбель-гвоздями диаметром не менее 6 мм и длиной не менее 50 мм (не менее 2 точек крепления на каждую пластину).

Преимущества

• Неповоротная конструкция — фиксированная геометрия пластины обеспечивает стабильное положение в фурнитурном пазу и упрощает серийный монтаж
• Скрытый монтаж рамы — крепление осуществляется через пластину, что позволяет закрыть монтажный шов наличниками без дополнительных отделочных работ
• Оцинкованное покрытие — защищает металл от коррозии в условиях монтажного шва и воздействия влаги
• Направляющие насечки — позволяют точно согнуть пластину под заданный угол в соответствии с толщиной монтажного шва без дополнительной разметки

Технические характеристики

• Артикул: ANK5060.12
• Торговая марка: ELEMENTIS
• Совместимая профильная система: KBE серия 70
• Тип пластины: Неповоротная
• Материал окна: ПВХ
• Материал: сталь оцинкованная
• Покрытие: цинковое (оцинкованный)
• Вес: 0,03 кг
• Норма отпуска: 1 шт.

Габариты

• Длина: 192 мм
• Толщина: 1,2 мм
• Ширина захвата: 44 мм
