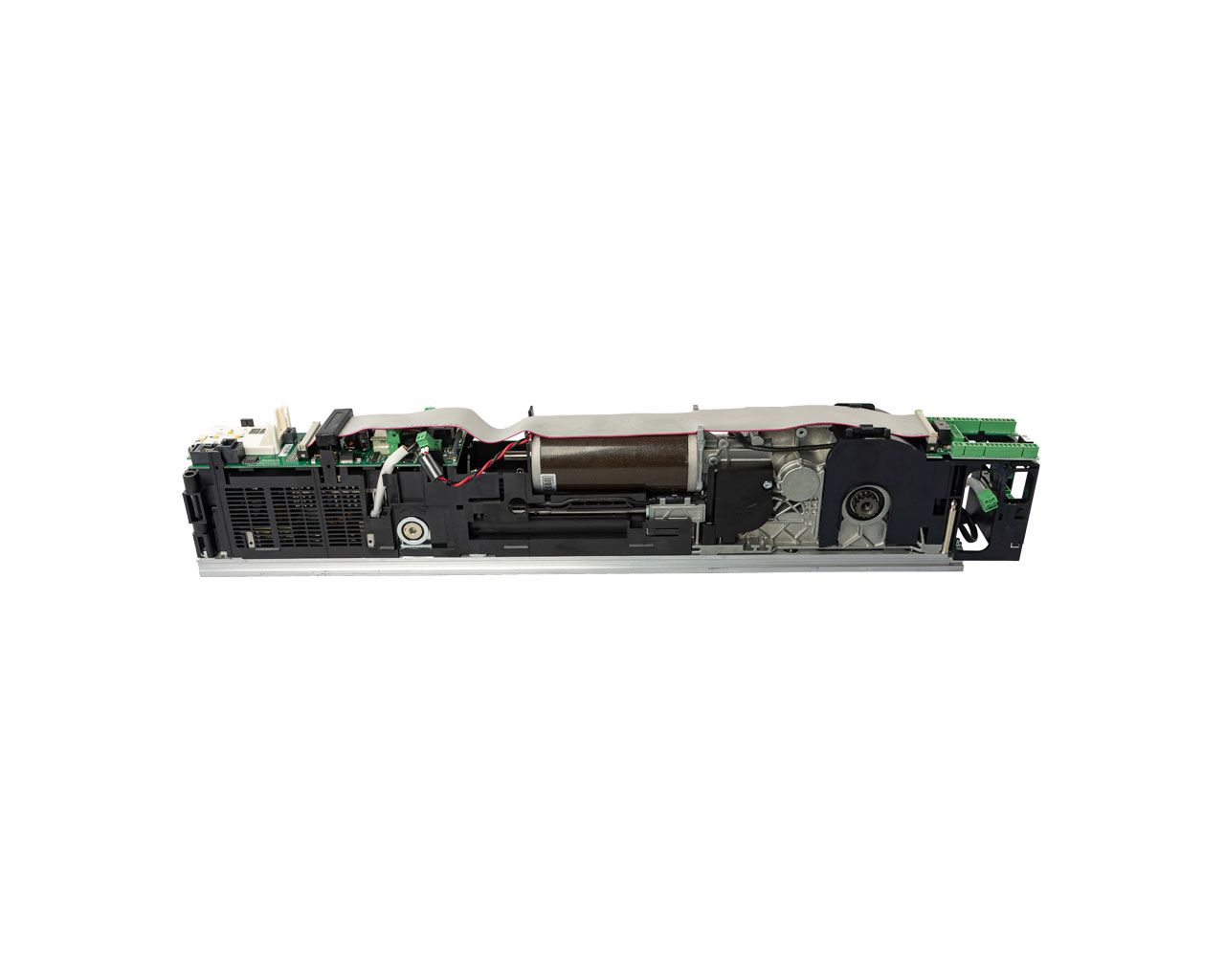

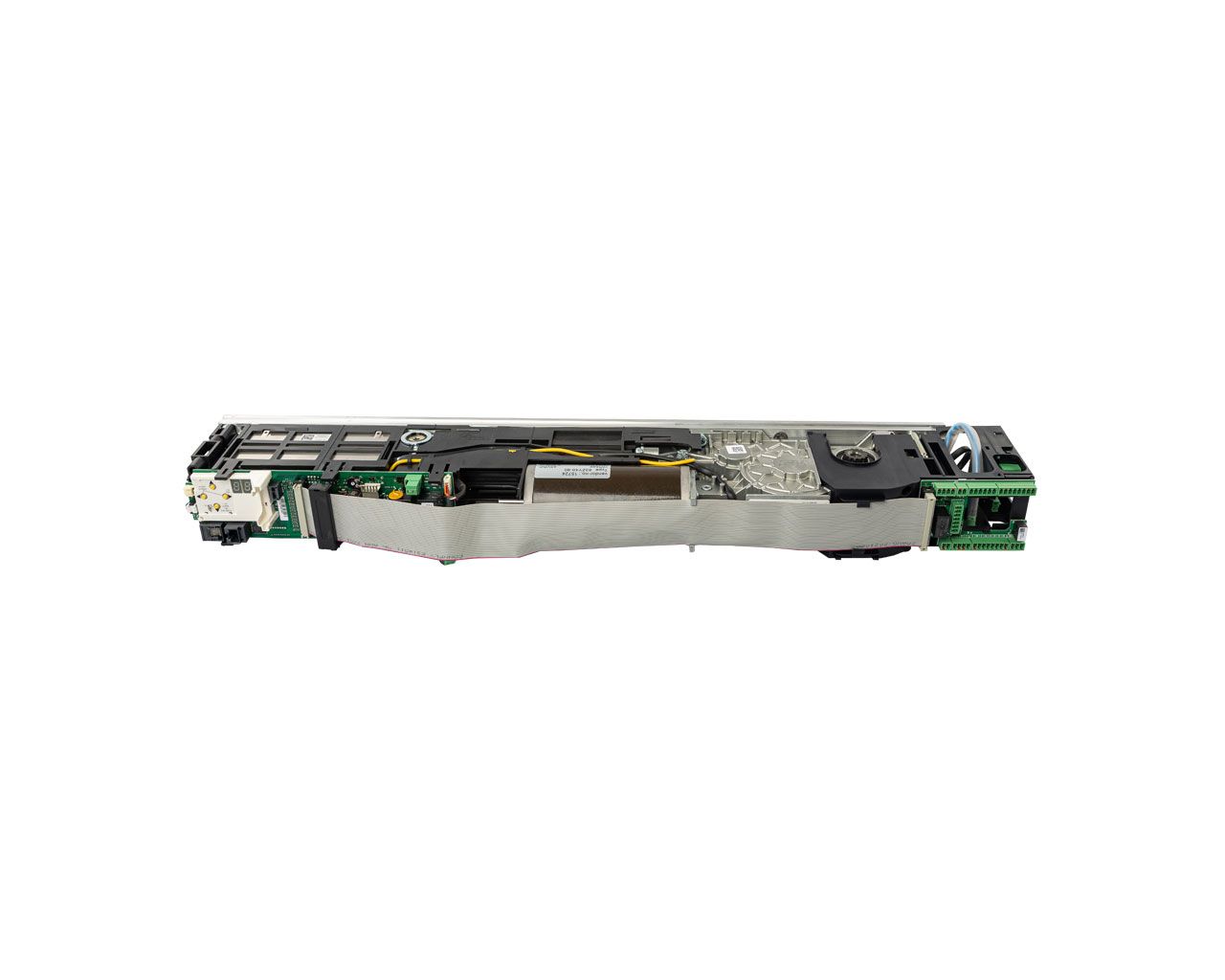

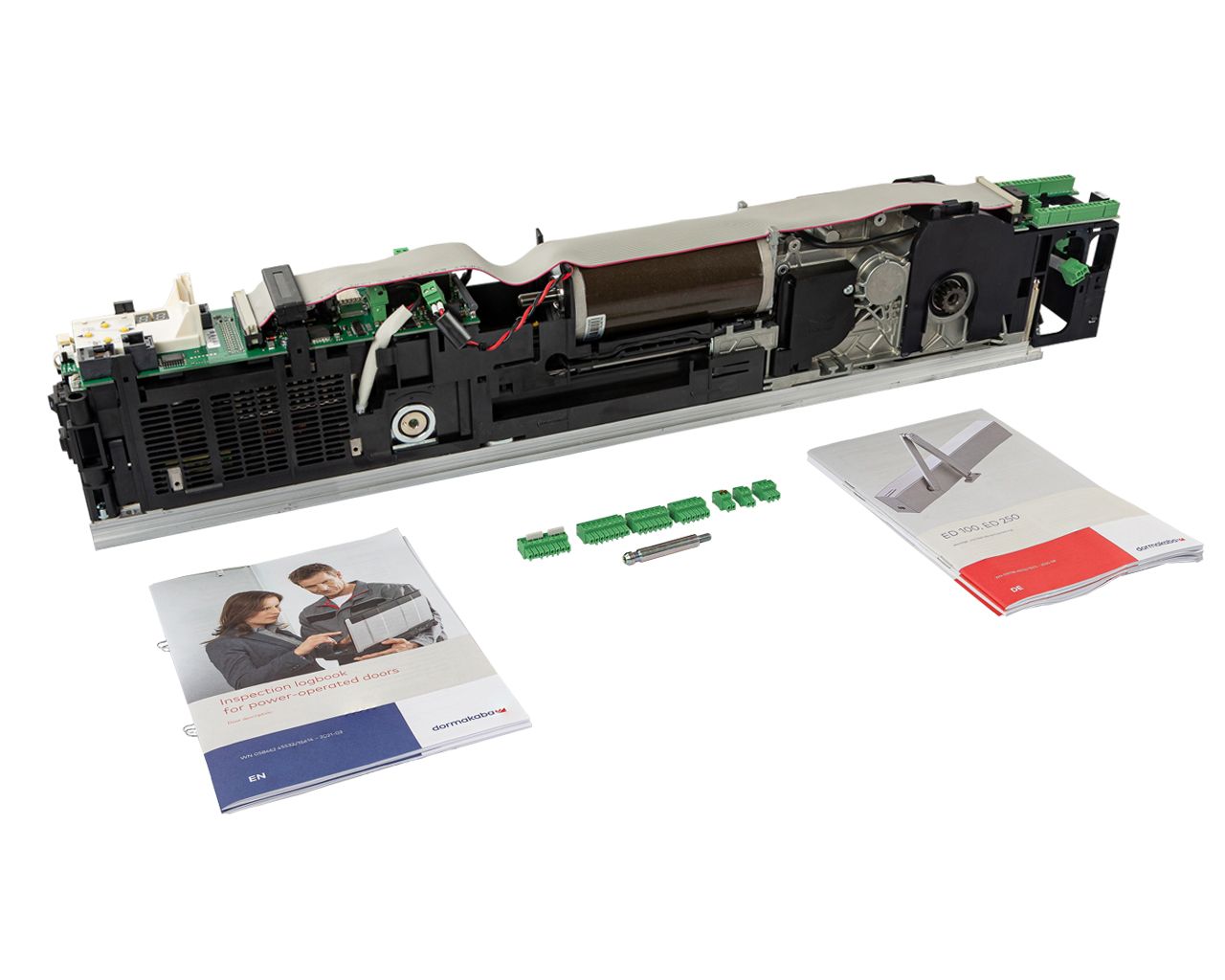

Привод автоматический для распашной двери ED 100 230В, 29222311

Автоматический привод dormakaba ED 100 230В (арт. 29222311) предназначен для автоматизации одно- и двустворчатых распашных дверей в коммерческих и общественных зданиях. Привод обеспечивает плавное открывание и закрывание полотен с контролем усилия и скорости, поддерживает ручной и автоматический режимы работы, а также интеграцию с датчиками безопасности и системами доступа.

Область применения

ED 100 230В применяется для внутренних и фасадных распашных дверей весом до 100 кг и шириной полотна до 1100 мм, включая двери по путям эвакуации и входные группы с интенсивным пешеходным трафиком. Привод подходит для одно- и двустворчатых дверей, для створок, открывающихся как на себя, так и от себя, с установкой со стороны петель (скользящий канал) или с противоположной стороны (рычажная тяга). Рекомендуется для объектов с повышенными требованиями к доступности и комфорту прохода (БЦ, ТЦ, медучреждения, административные здания).

Преимущества

• Широкий диапазон применения: обслуживает двери шириной до 1100 мм и массой полотна до 100 кг, подходит для одно- и двустворчатых конструкций с различной схемой открывания.
• Гибкая регулировка усилия и скорости: класс усилия закрывания EN 2–4, регулируемая скорость открывания и закрывания с электронно управляемым дожимом последних градусов хода створки.
• Режимы работы и совместимость: поддержка ручного и автоматического режимов, подключение датчиков безопасности, кнопок, считывателей, систем «Ночь/банк» и других внешних устройств через сухие контакты и входы активации.
• Контроль ветровых нагрузок: встроенный контроллер анализирует движение створки и компенсирует влияние ветра и перепадов давления, обеспечивая стабильный цикл закрывания.
• Питание внешней периферии: встроенный источник 24 В DC (до 1,5 А) для питания датчиков, шлюзов и компонентов системы автоматики двери.

Технические характеристики

• Назначение: привод автоматический для распашных дверей dormakaba ED 100, питание 230 В.
• Тип дверей: одно- и двустворчатые, внутренняя и наружная установка, двери, открывающиеся на себя и от себя.
• Максимальная ширина полотна: 700–1100 мм (рекомендуемый диапазон).
• Максимальная масса створки: до 100 кг при заглублении полотна до 300 мм.
• Класс усилия закрывания по EN 1154: EN 2–4, регулируется.
• Питание привода: 230 В AC, 50 Гц ±10%; потребляемая мощность до 120 Вт.
• Источник питания внешних устройств: 24 В DC ±10%, до 1,5 А.
• Максимальный угол открывания: до 110° (в зависимости от исполнения и тяги).
• Режимы работы: ручной, автоматический, опциональная силовая поддержка (Power-Assist), функции «Ночь/банк» (через соответствующие входы).
• Интерфейсы: входы сухих контактов активации изнутри и снаружи, вход напряжения активации 8–24 В AC/DC, входы и тестовый сигнал для датчиков безопасности, выход сухого контакта состояния двери.
• Рабочие условия: температура окружающей среды от −15 до +50 °C, относительная влажность до 93% без конденсации, класс защиты IP20 (для сухих помещений).
• Совместимость с тягами и каналами: применение скользящего канала и рычажных тяг ED 100 с различной глубиной заглубления створки; удлинители шпинделя 30/60 мм при необходимости.

Габариты

• Габаритные размеры корпуса привода (Д × В × Г): примерно 685–700 × 70 × 130 мм (в зависимости от исполнения крышки).
• Масса одностворчатой версии: около 12 кг.
