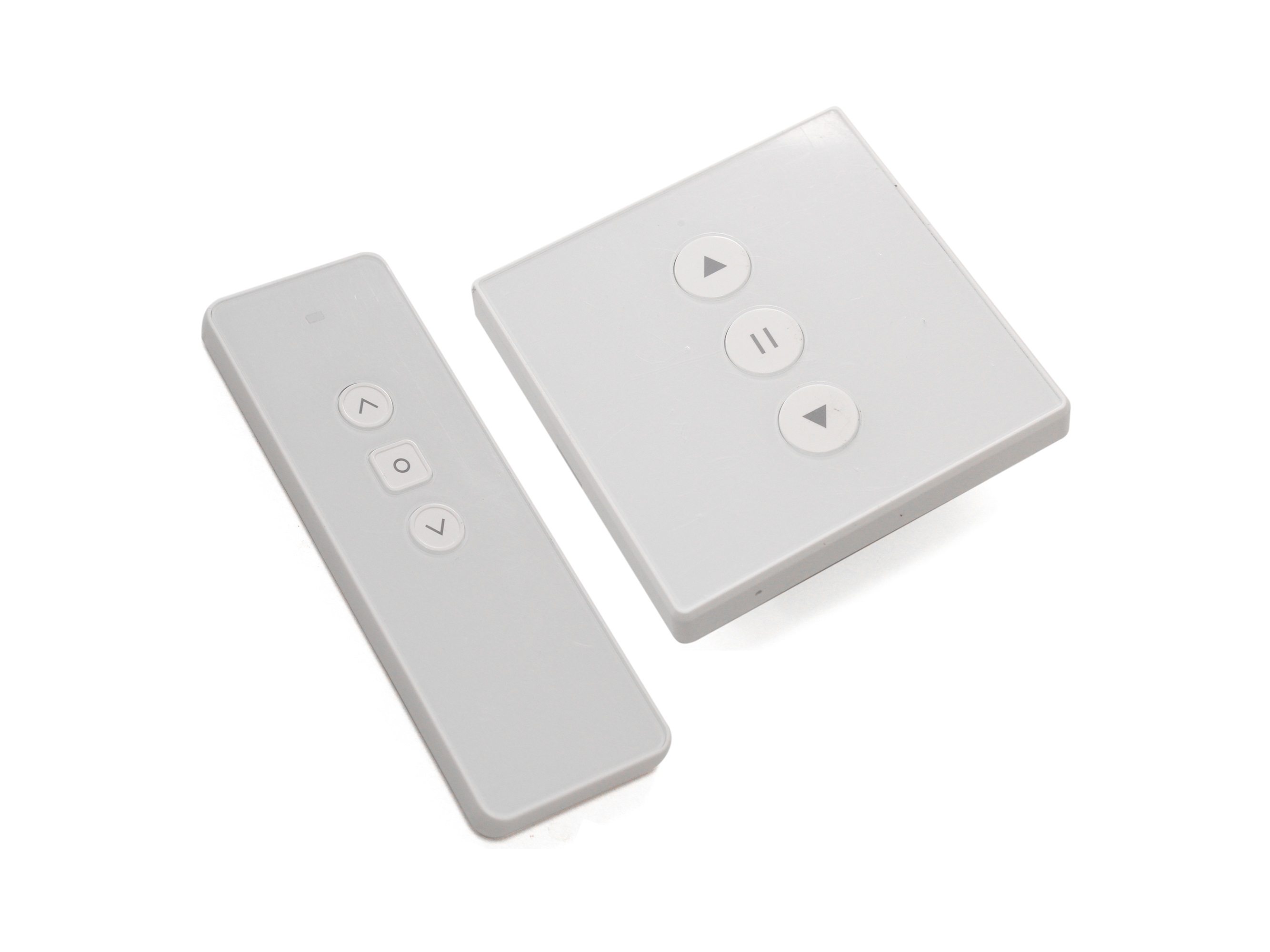

Радиоблок c встроенным выключателем AO VBPUR-101-3A/24V, радиопульт в комплекте

Радиоблок c встроенным выключателем AO VBPUR-101-3A/24V (арт. AO9102/3) предназначен для питания и управления оконными электроприводами 24 В постоянного тока с помощью встроенной кнопки и радиопульта (пульт входит в комплект). Устройство объединяет блок питания 220 В / 24 В, контроллер управления и радиоприёмник, что упрощает монтаж систем автоматического открывания окон, люков и фрамуг.

Область применения

Радиоблок AO VBPUR-101-3A/24V используется в автоматических системах открывания окон, фрамуг, световых и вентиляционных люков в административных, торговых, производственных и жилых зданиях. Он предназначен для управления одним или группой электроприводов 24 В (цепных, реечных, штоковых) с максимальным суммарным током до 3 А, в том числе в системах естественной вентиляции и климат‑контроля. Радиоуправление позволяет организовать дистанционное управление створками без прокладки дополнительных сигнальных линий от настенных постов управления, что упрощает модернизацию существующих объектов.

Преимущества

• Интегрированный блок питания и контроллер устройство сочетает в одном корпусе блок питания 220 В / 24 В, реле с инверсией полярности и блок управления, что сокращает количество компонентов в щите и ускоряет монтаж системы оконной автоматики.

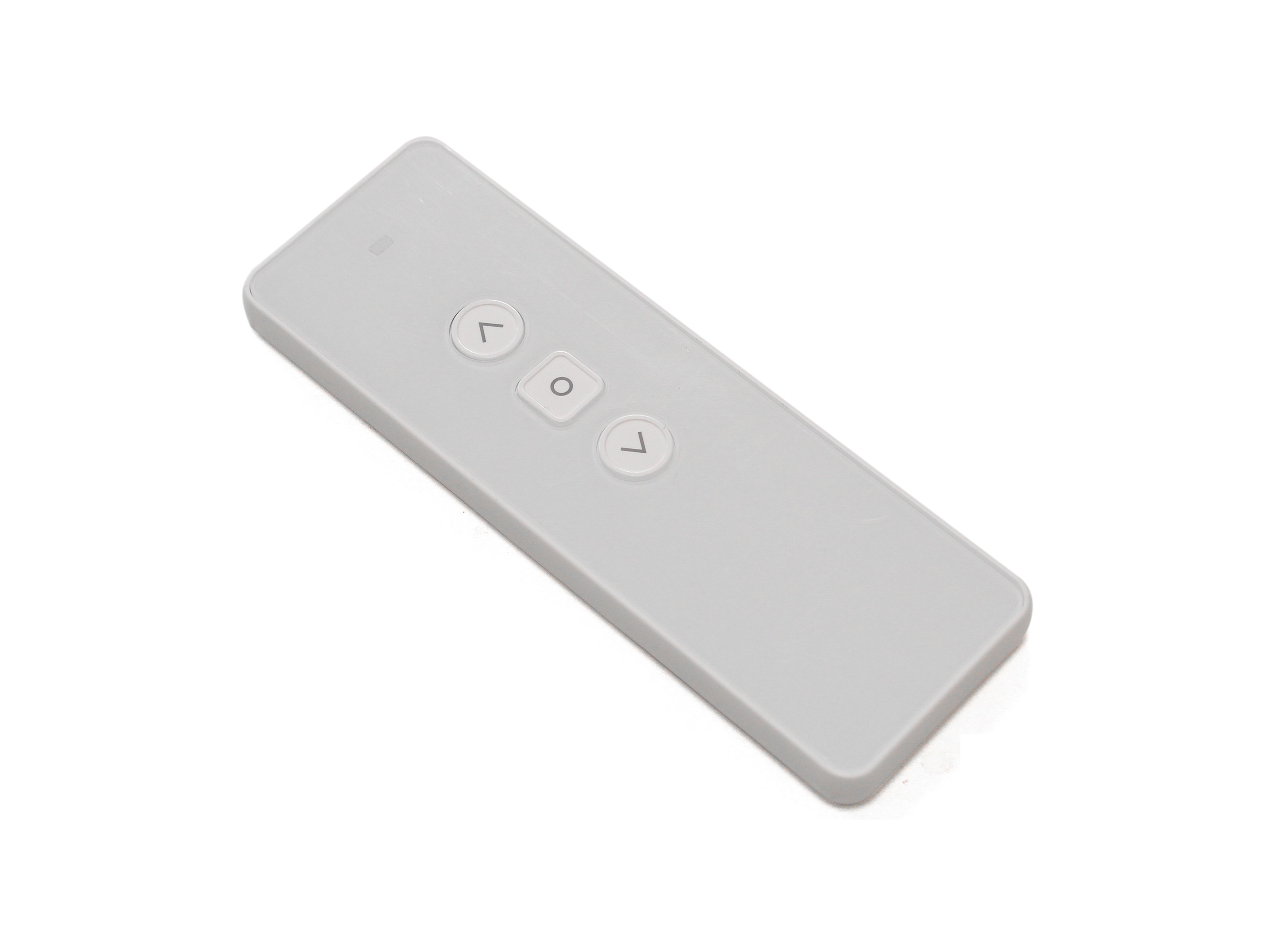

• Радиоуправление 868,35 МГц встроенный радиоприёмник и комплектный радиопульт обеспечивают дистанционное управление командами «открыть/закрыть/стоп» без отдельного кабеля связи, с поддержкой сопряжения по инструкции производителя.
• Встроенный выключатель на корпусе кнопка управления на лицевой панели позволяет локально управлять приводами (открыть/закрыть/остановить) при наладке и сервисном обслуживании без использования пульта.
• Готовые выходы под приводы предусмотрен выход 24 В с инверсией полярности для приводов и отдельные клеммы для подключения внешнего выключателя или системы автоматизации, при этом блок поставляется с уже выполненными заводскими перемычками и предохранителем на линию приводов.
• Компактность и малый вес масса порядка 0,217 кг и исполнение в одном корпусе упрощают установку радиоблока в нишах, шкафах автоматики или непосредственно вблизи оконных проёмов.

Технические характеристики

• Наименование: радиоблок c встроенным выключателем AO VBPUR-101-3A/24V, радиопульт в комплекте; артикул ТБМ: AO9102/3; торговая марка: Завод АО; цвет: белый.
• Назначение: питание и управление электроприводами 24 В постоянного тока (открытие/закрытие/остановка) в системах автоматизации окон, фрамуг и люков.
• Входное напряжение: 220 В AC; выходное напряжение: 24 В DC; максимальный выходной ток: 3 А; максимальная нагрузка по линии приводов: 3 А.
• Выходы: клеммы для подключения привода 24 В с переключением полярности (по документации производителя), а также клеммы для подключения внешнего выключателя «открыть/закрыть/стоп».
• Управление: встроенный кнопочный выключатель на корпусе; радиопульт в комплекте (радиоканал 868,35 МГц); поддержка сопряжения пульта по инструкции.
• Комплектация: радиоблок AO VBPUR-101-3A/24V, радиопульт дистанционного управления, предохранитель для линии приводов.
• Вес изделия: около 0,217 кг; норма отпуска: 1 комплект.
