Скрытая створка ALUMARK облегченная 16/62мм 6м Неокрашенная
Распечатать
Сохранить


В наличии
Распечатать
Сохранить
Описание

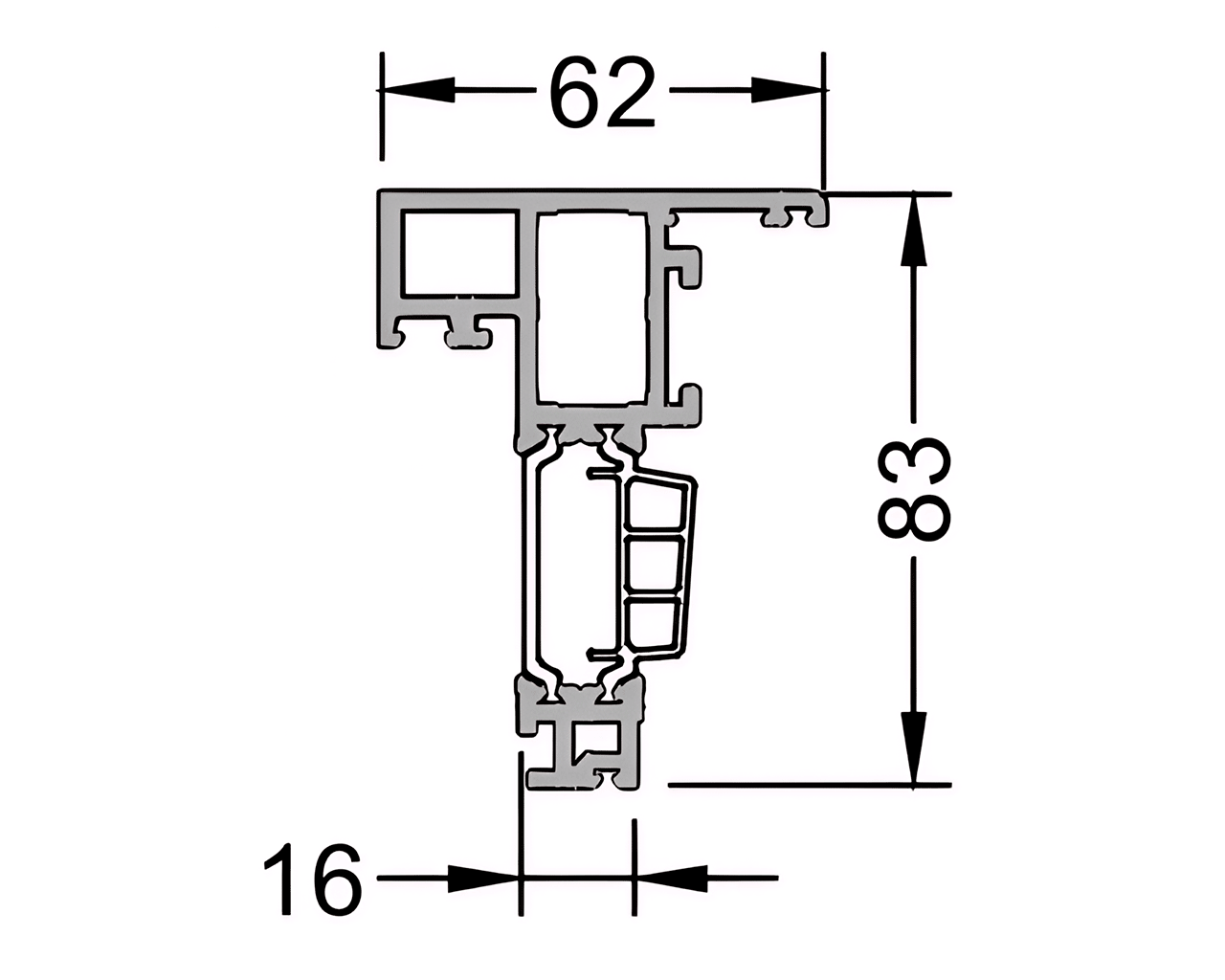

Скрытая створка ALM280211.01 — неокрашенный алюминиевый
профиль сечением 16/62 мм серии ALUMARK S80HF. Серия предназначена для
изготовления оконных конструкций со скрытыми створками. Створка закрывается
внутри рамы, поэтому снаружи видна только рама.
В серии есть две створки: облегчённая ALM280211 и усиленная
ALM280212 (16/65 мм). У ALM280211 масса 1 погонного метра составляет 1,677 кг,
а профиль длиной 6 м весит 10,062 кг. Для сравнения, усиленная ALM280212 весит
1,797 кг/пог. м. Момент инерции ALM280211: Ix = 41,9 см⁴, Iy = 9,5 см⁴.
Углы створки соединяются угловыми сухарями на штифтах. Для
внутренней камеры используется сухарь ALM770713, изготовленный из заготовки
ALM420012. Для наружной камеры используется сухарь ALM780515, изготовленный из
заготовки ALM420010. Для профиля предусмотрена фальцевая теплоизолирующая
XPE-вставка с клеевым слоем ALM780398. Створка рассчитана на заполнение
толщиной 26–52 мм и подходит для поворотного, поворотно-откидного и откидного
открывания. Рекомендуемые минимальные размеры створки: 550 мм по ширине и 560
мм по высоте.
Длина профиля 6 м. В ТБМ можно заказать створку и подобрать
комплектующие для системы ALUMARK S80HF.
Ключевые особенности
- Облегчённая скрытая створка серии ALUMARK S80HF для окон со скрытыми створками.
- Неокрашенный профиль, без порошкового покрытия.
- Сечение 16/62 мм.
- Длина профиля 6 м, масса 10,062 кг (1,677 кг/пог. м).
- Момент инерции Ix 41,9 см⁴, Iy 9,5 см⁴.
- Угловые сухари: внутренний ALM770713, наружный ALM780515.
- Фальцевая XPE-вставка с клеевым слоем ALM780398.
- Заполнение толщиной 26–52 мм.
- Открывание: поворотное, поворотно-откидное, откидное.
- Норма отпуска — 1.
Характеристики
Параметр | Значение |
Торговая марка | ALUMARK |
Серия | S80HF |
Артикул | ALM280211.01 |
Тип изделия | Скрытая створка, облегчённая |
Цвет | Неокрашенный |
Сечение | 16/62 мм |
Длина | 6 м |
Вес профиля | 1,677 кг/пог. м; 10,062 кг на 6 м |
Периметр (внешний) | 407 мм |
Периметр лицевой поверхности | 97 мм |
Момент инерции Ix / Iy | 41,9 / 9,5 см⁴ |
Угловой сухарь, внутренняя камера | ALM770713 (заготовка ALM420012, X = 27,2 мм, штифт 5 × 14 |
Угловой сухарь, наружная камера | ALM780515 (заготовка ALM420010, X = 5,0 мм) |
Фальцевая XPE-вставка | ALM780398 (с клеевым слоем, пог. м) |
Толщина заполнения | 26–52 мм |
Наружный уплотнитель | ALM780005 (4,2 мм) |
Минимальный размер створки | 550 × 560 мм (ширина × высота) |
Сверлильный шаблон для углового соединения | ALM780912 |
Цулаги для порезки | ALM780981 |
Норма отпуска | 1 |
Количество в упаковке | 1 |
FAQ
Можно ли заказать этот профиль окрашенным?
Профиль может быть окрашен в любой цвет по RAL, уточняйте у менеджера ТБМ.
Чем облегчённая створка отличается от усиленной?
В серии S80HF есть створки ALM280211 (16/62 мм, 1,677 кг/пог. м, Ix = 41,9 см⁴,
Iy = 9,5 см⁴) и ALM280212 (усиленная, 16/65 мм, 1,797 кг/пог. м, Ix = 46,8 см⁴,
Iy = 11,2 см⁴). Усиленная створка тяжелее и жёстче.
Какова масса профиля?
По каталогу 1,677 кг на погонный метр. Профиль длиной 6 м весит 10,062 кг, что
совпадает с данными на сайте.
Как соединяются углы створки?
Угловыми сухарями на штифтах. Во внутреннюю камеру ставится сухарь ALM770713, в
наружную — ALM780515. Сухари изготавливают из заготовок ALM420012 (X = 27,2 мм)
и ALM420010 (X = 5,0 мм). Отверстия под штифты размечают сверлильным шаблоном
ALM780912.
Для какого заполнения подходит створка?
Толщина заполнения 26–52 мм. Уплотнители и штапики подбираются по таблице п.
4.2 каталога S80HF в зависимости от толщины стекла. Наружный уплотнитель —
ALM780005 (4,2 мм).
Какие минимальные размеры створки?
Рекомендуемые минимальные размеры: ширина 550 мм, высота 560 мм.
Чем склеиваются углы створки?
Для склеивания угловых соединений каталог предлагает двухкомпонентные клеи HIM
0102 (Cosmofen Duo) и KMR 0014 (Koerapur 666/90).
