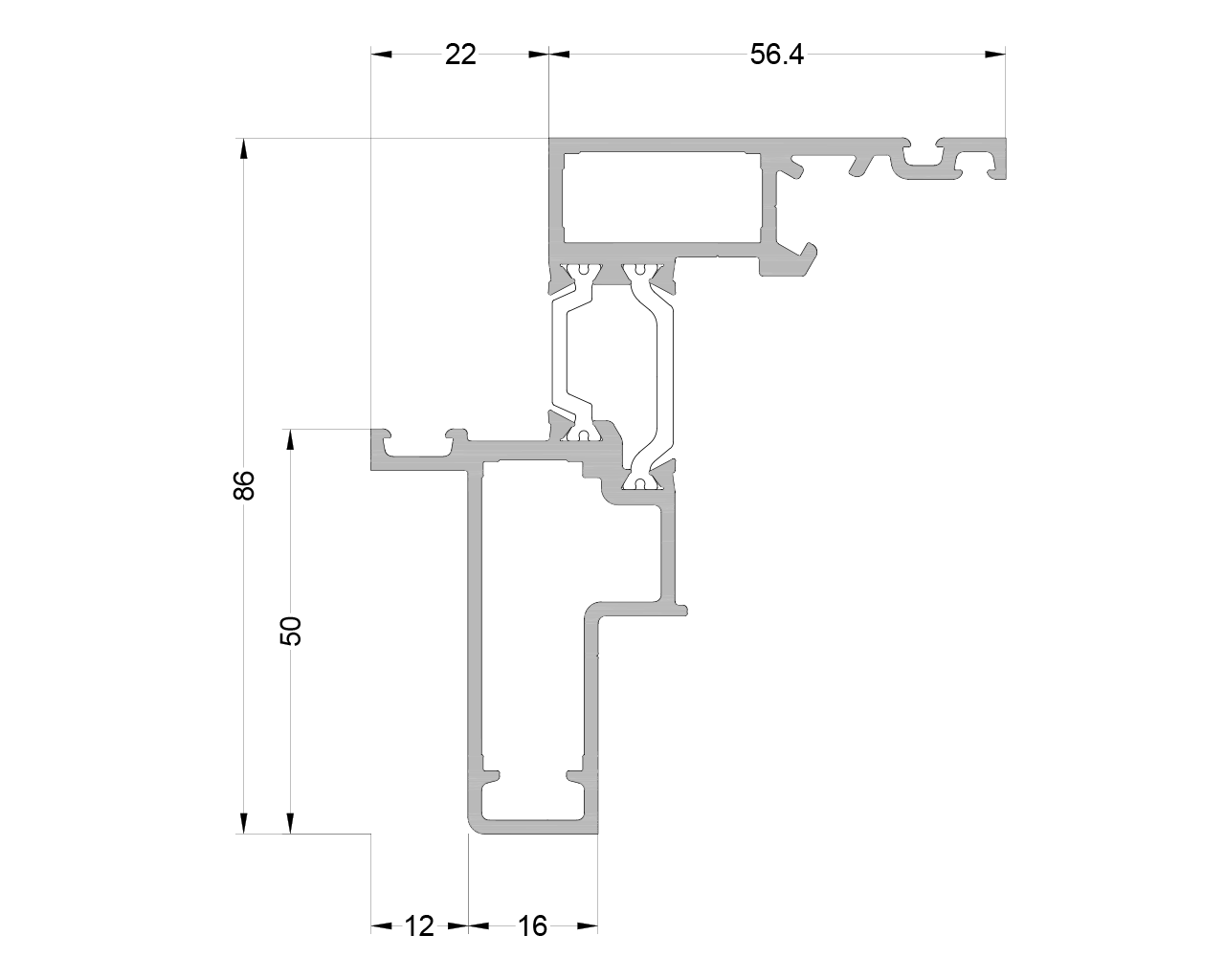

Створка мансардного окна ALUMARK 78,4/86 мм 6м Белый RAL9016

Створка ALM270209 — алюминиевый профиль системы ALUMARK,
предназначенный для устройства створок мансардных окон, сечением 78,4/86 мм,
длина поставки — 6 метров.

Профиль применяется в составе конструкций мансардных окон,
устанавливаемых в светопрозрачную кровлю, в паре с рамным профилем мансардного
окна ALM270125 и штапиком ALM200076. Мансардные окна на основе данного профиля
не рекомендуется устанавливать при уклоне кровли менее 10°. Рекомендуемые
размеры створки: минимальная ширина (FB) x высота (FH) — 600 x 600 мм,
максимальная — 1370 x 1760 мм. Привод открывания (ручной, механический или
электрический) подбирается в зависимости от веса створки и угла открывания; при
выборе электропривода необходимо учитывать габаритные размеры его корпуса.

Для угловых соединений профиля используется угловой сухарь
ALM770527 (11,0 мм из профиля ALM420014, наружная камера) и угловой сухарь
ALM770727 (38,2 мм из профиля ALM420011, внутренняя камера), крепление — со
штифтами ALM885010. При изготовлении конструкции профиль обрабатывается на
углообжимном станке с использованием ножей толщиной 3 мм (нижний) и 6 мм
(верхний).

Профиль изготавливается из алюминиевого сплава АД31 по ГОСТ
4784-2019 (аналог — сплав EN AW-6060 согласно EN 573-3:2007), предельные
отклонения размеров — по ГОСТ 22233-2018.

Ключевые особенности

• Створка мансардного окна системы ALUMARK
• Сечение 78,4/86 мм
• Длина профиля — 6 м
• Материал — алюминиевый сплав АД31 (аналог EN AW-6060)
• Предназначена для установки в светопрозрачную кровлю при уклоне не менее 10°
• Совместима с рамным профилем ALM270125 и штапиком ALM200076
• Совместима с угловыми сухарями ALM770527 (наружная камера) и ALM770727 (внутренняя камера), штифты ALM885010
• Совместима с ручным, механическим и электрическим приводом открывания
• Вес изделия — 10,428 кг

Характеристики

FAQ

Для чего предназначена створка ALM270209?
Профиль используется для изготовления подвижных створок мансардных окон,
устанавливаемых в светопрозрачную кровлю в составе системы ALUMARK.

При каком уклоне кровли можно устанавливать мансардное
окно на основе ALM270209?
Мансардные окна не рекомендуется устанавливать при уклоне кровли менее 10°.

Какие размеры створки рекомендованы для этого профиля?
Минимальный размер створки — 600 x 600 мм (ширина x высота), максимальный —
1370 x 1760 мм.

Какие угловые соединители используются для ALM270209?
Угловой сухарь ALM770527 (наружная камера, из профиля ALM420014) и угловой
сухарь ALM770727 (внутренняя камера, из профиля ALM420011), крепление штифтами
ALM885010.
