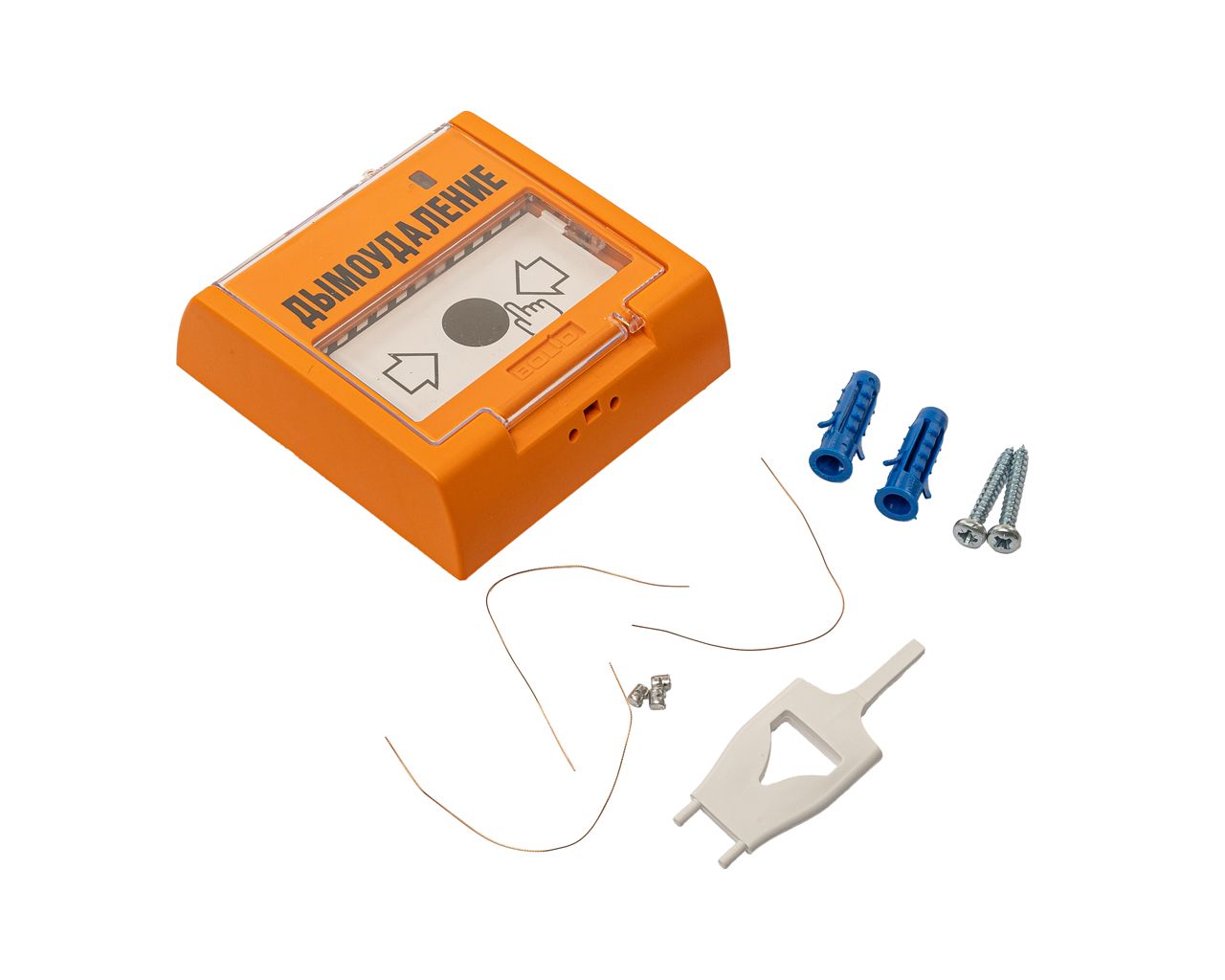

Устройство дист. управления электроконтактное, УДП 513-3М исп.02

Электроконтактное устройство дистанционного управления УДП 513-3М исп.02 (производитель «Болид») предназначено для ручного запуска систем дымоудаления и/или пожаротушения в составе пожарной автоматики здания. Кнопка «ПУСК ДЫМОУДАЛЕНИЯ» подключается по двухпроводной схеме к входам приёмно‑контрольных приборов и формирует замыкающий контакт при срабатывании, обеспечивая подачу сигнала пуска на исполнительные устройства.

Область применения

УДП 513-3М исп.02 используется в системах противодымной вентиляции, автоматического пожаротушения и автоматизации инженерных систем, где требуется ручной пуск дымоудаления с поста управления или из зоны эвакуации. Устройство совместимо с приёмно‑контрольными и управляющими приборами «Болид» (например, «С2000-4», «Сигнал-20П», «С2000-АСПТ») и другими устройствами, имеющими вход для сухого контакта. Применяется в административных, общественных, торговых и промышленных зданиях в составе комплексных систем пожарной безопасности.

Преимущества

• Электроконтактная схема с 2‑проводным нормально‑разомкнутым выходом (НР) обеспечивает совместимость с типовыми шлейфами управления и входами приёмно‑контрольных приборов.
• Низкое потребление (не более 0,05 мА в дежурном режиме) минимизирует нагрузку на линию и позволяет подключать несколько устройств в одном шлейфе.
• Индикация режимов с световыми индикаторами «Дежурный режим» и «Пуск дымоудаления» повышает наглядность состояния для обслуживающего персонала.
• Рабочий диапазон напряжения 9–30 В упрощает интеграцию с различными ППКП и блоками управления без отдельного источника питания.
• Исполнение для систем дымоудаления с надписью «ПУСК ДЫМОУДАЛЕНИЯ» соответствует требованиям к маркировке органов ручного пуска в противодымных системах.

Технические характеристики

• Тип изделия: устройство дистанционного управления/пуска электроконтактное, 2‑проводное, нормально‑разомкнутое (НР).
• Назначение: ручной пуск систем дымоудаления и пожаротушения.
• Питающее напряжение: от 9 до 30 В.
• Ток потребления в дежурном режиме: не более 0,05 мА (50 мкА).
• Максимальное коммутируемое напряжение: не более 30 В; максимальный коммутируемый ток: не более 25 мА.
• Световая индикация: «Дежурный режим», «Пуск дымоудаления».
• Степень защиты корпуса: IP40–IP41 (в зависимости от источника).
• Диапазон рабочих температур: от −30 до +55 °C.
• Цвет корпуса: оранжевый, надпись «ПУСК ДЫМОУДАЛЕНИЯ».
• Производитель: НВП «Болид».

Габариты

• Габаритные размеры корпуса: около 94 × 94 × 54 мм либо не более 95 × 91 × 34 мм (следует ориентироваться на актуальную документацию поставки).
