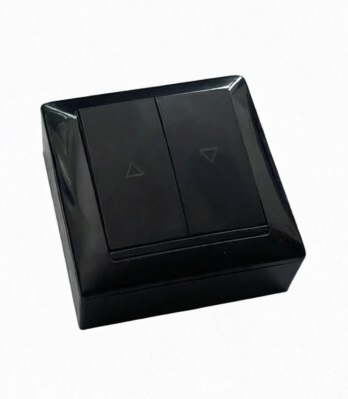

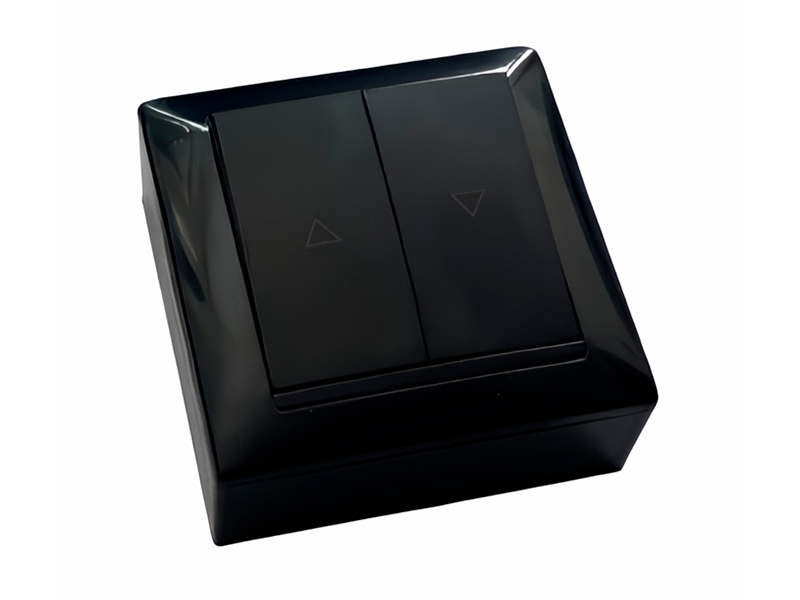

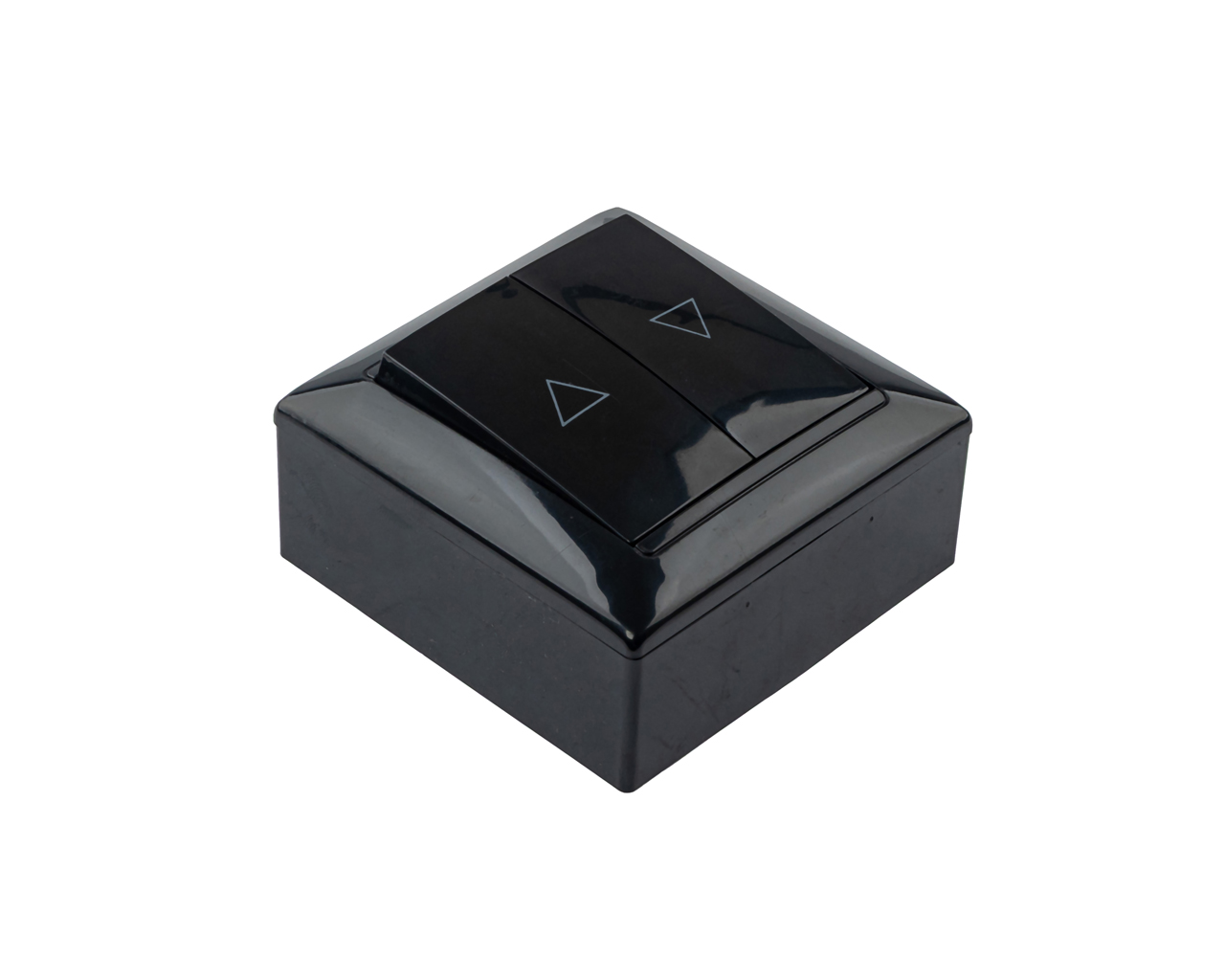

Выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891, черный

Выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891, черный (арт. AO9101.06) используется для управления оконными электроприводами, жалюзи и прочими приводами при питании 220–230 В AC. Это двухклавишный жалюзийный выключатель с самовозвратом, предназначенный для подачи команд «открыть/закрыть» или «поднять/опустить» в системах автоматики окон и солнцезащиты.

Область применения

Выключатель A4 10-891, черный, применяется как стационарный пост управления в системах оконной автоматики для ручного управления цепными, реечными и штоковыми приводами 220–230 В, а также через блоки питания — приводами на 24 В. Он подходит для дистанционного управления створками, фрамугами, роллетами и жалюзи в административных, жилых и производственных зданиях. Устанавливается в цепи управления блоками питания и управления приводами, обеспечивая подачу импульсных команд на открывание и закрывание.

Преимущества

• Нефиксируемое управление двухклавишное исполнение с самовозвратом и электрической блокировкой направлений обеспечивает импульсное управление приводами: при отпускании клавиши цепь размыкается, исключается одновременная подача питания на оба направления.
• Широкая область совместимости номинальное напряжение 220–230 В AC и ток до 10 А позволяют использовать выключатель с большинством оконных электроприводов и жалюзи, а также в схемах с блоками питания и контроллерами автоматики.
• Гибкий монтаж конструкция допускает накладной монтаж (в комплектной коробке) и скрытую установку в стандартный подрозетник 60 мм, что удобно при как при модернизации существующих объектов, так и в новом строительстве.
• Корпус из АБС‑пластика исполнение IP20 с корпусом из АБС‑пластика обеспечивает достаточную механическую прочность и аккуратный внешний вид для установки во внутренних помещениях.
• Цветовое исполнение черный черный корпус (вариант AO9101.06) позволяет использовать выключатель в интерьерах с темной фурнитурой и алюминиевыми системами, где требуется минимальная визуальная заметность устройства.

Технические характеристики

• Наименование: выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891, черный; артикул ТБМ: AO9101.06.
• Тип: двухклавишный жалюзийный выключатель (нефиксируемый, с самовозвратом и блокировкой одновременного включения направлений).
• Назначение: управление оконными электроприводами, роллетами, жалюзи и другими приводами на 220–230 В, а также приводами 24 В через блоки питания и блоки управления.
• Номинальное напряжение питания: 220–230 В AC, 50 Гц; номинальный ток: 10 А.
• Количество клавиш: 2; степень защиты: IP20.

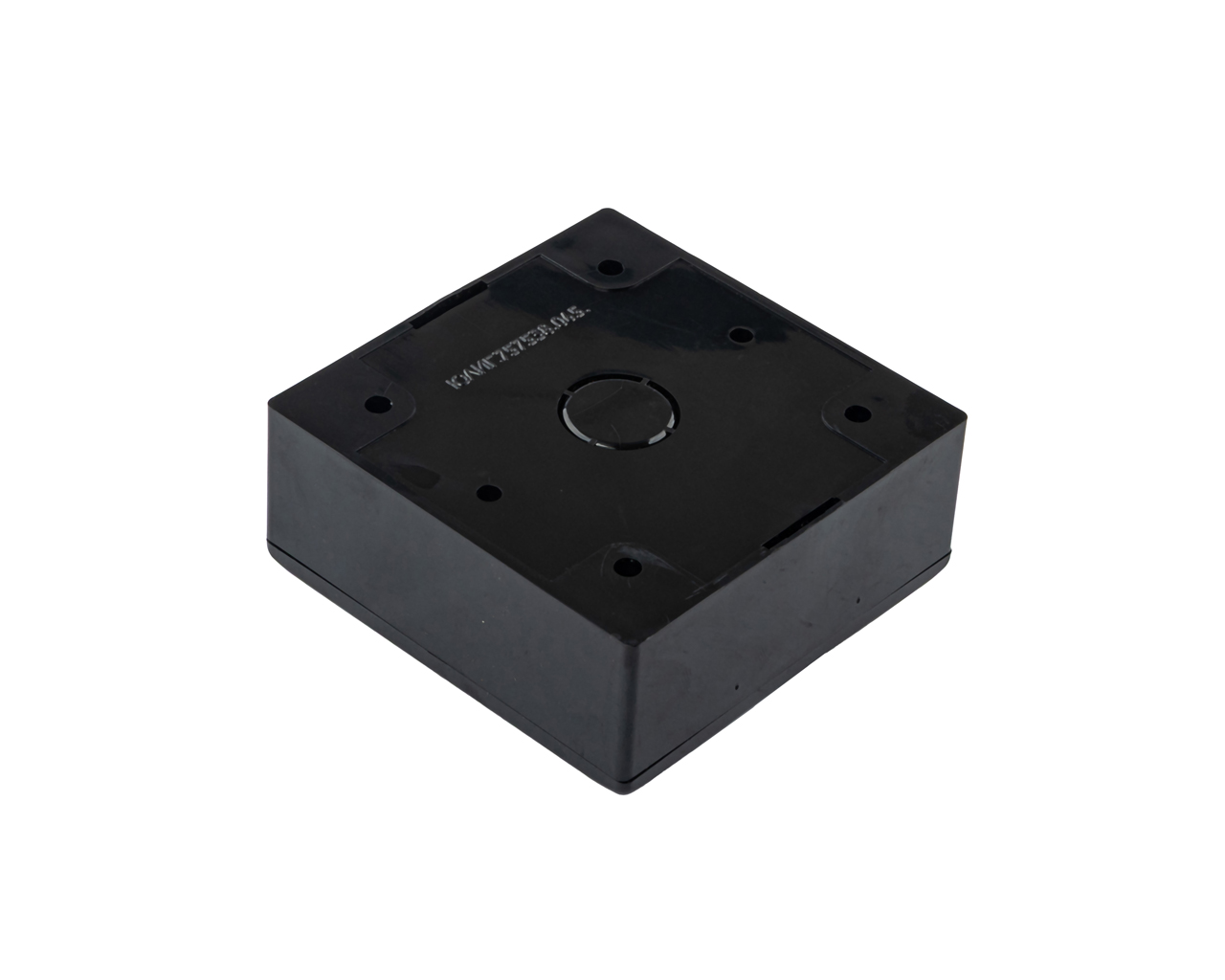

• Тип монтажа: накладной (открытый) в комплектной коробке, возможна скрытая установка в подрозетник 60 мм.
• Материал корпуса: АБС‑пластик; цвет: черный.
• Габаритные размеры корпуса (как у базового AO9101): 82 × 82 × 39 мм; установочные размеры (межосевое расстояние крепёжных отверстий): 55 ± 0,2 мм.
• Сечение подключаемых проводников: от 1,00 до 2,50 мм²; масса изделия порядка 0,093 кг.

Габариты

• Габаритные размеры выключателя: 82 мм × 82 мм × 39 мм (ширина × высота × глубина).
• Установочные размеры корпуса по осям крепёжных отверстий: 55 ± 0,2 мм.
